[#1] Forgotten metal machine

Доброго времени суток! Вот и прошло уже почти полгода с момента получения 8-ми килограммов мусора из Америки и настало время следующей серии.



Первая часть тут

Дефектовка схемы, замена компонентов

Сразу было понятно, что схема не запустится без переменных резисторов, поэтому принялся за поиски оных. Оказалось, что найти «маршалловские» или хотя бы похожие на них достаточно сложная задача. Всего их 13 штук. Нашёл один «как в оригинале», а остальные китайские (16К1) и российские(СП3-4АМ). На время проб пойдёт, а в ходе ремонта потихоньку подыскиваю, где бы закупить все сразу. Закупил самую простенькую лампу Bugera ECC83a, тоже с расчётом на то, что позже прикуплю ту, что должна бы стоять в этом усилителе.

Дополнительной проблемой оказались транзисторы в цепи усилителя мощности BDV64c и BDV65c. Таких в России закупить не представлялось возможным. Нашёл белорусские аналоги КТ8158 и КТ8159, которые производятся, но вот почему их нигде не купить для меня осталось загадкой. А когда припекло, я вплотную занялся поиском аналогов по параметрам и за полчаса нашёл TIP142 и TIP147, которые можно было купить в ближайшем от меня магазине. Вот что значит не лениться, когда трудишься. Для верности, решил заменить и TIP29c, а когда в чипдипе произошёл завоз, я вообще купил все транзисторы в УМ, чтобы лишний раз не ходить, благо, что вместе с диодами они обошлись мне в ~330 рублей.

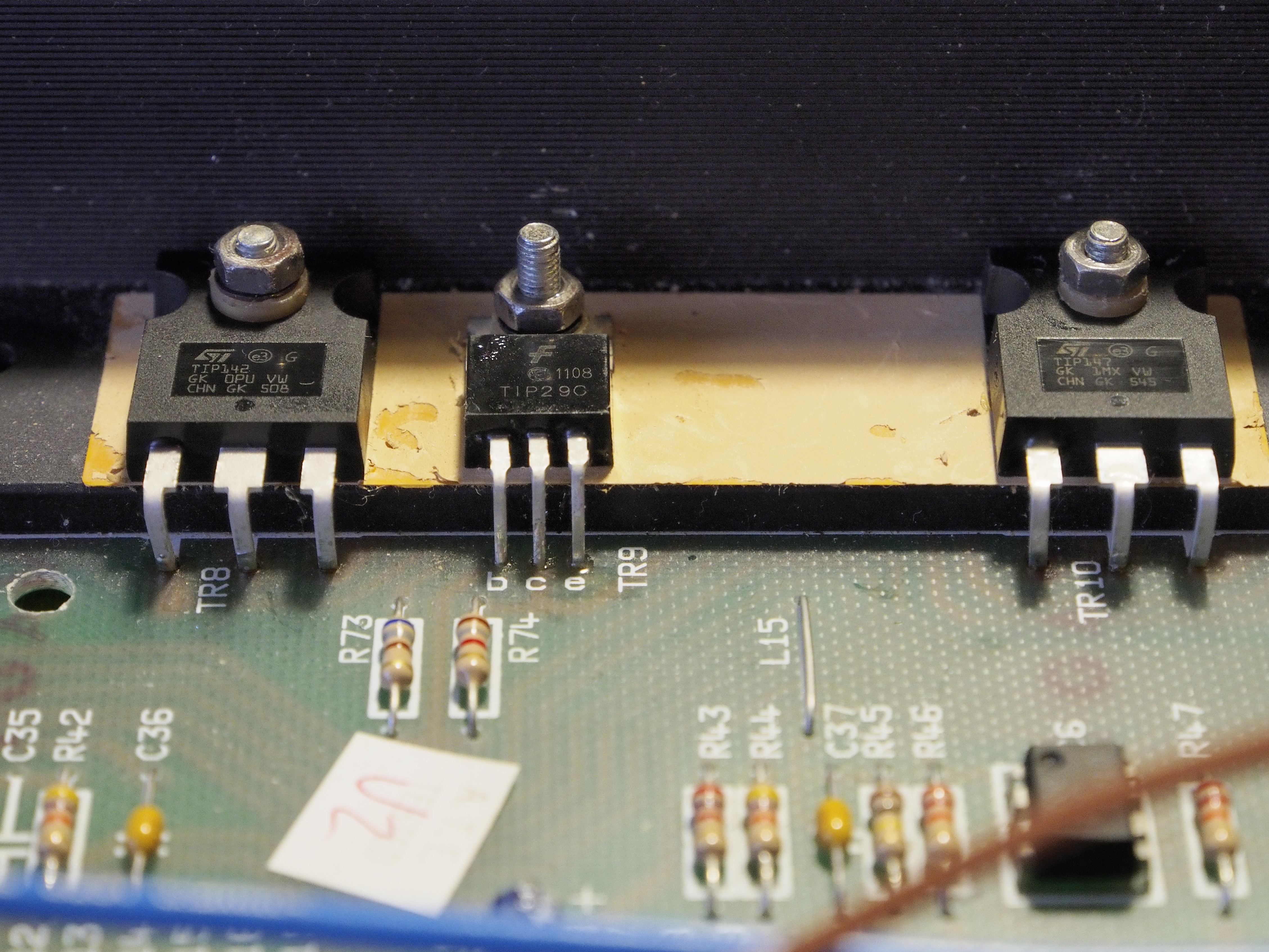

Новенькие транзисторы на своих местах (6,12МБ)

Далее полез в схему питания. Оказалось, что для разных сетей (110В и 220В) выпускались полностью идентичные модели, с разницей лишь в подключении трансформатора. Мой был американский, на 110В, поэтому был добыт понижающий трансформатор и все опыты далее производятся с ним. В будущем, если всё пройдёт хорошо, сделаю 220В и избавлюсь от трансформатора.

Далее проверил все элементы цепи питания: от трансформатора до лампы, диодный мост, диоды, стабилитроны, ёмкости. Собаку мне подложила лень. Когда проверял на схеме и дело дошло до стабилитронов: выпаивать их было лень, проверил так, закупил новые. А когда выпаял и проверил на всякий случай, оказалось, что не стабилитроны погибли, а ёмкости до них. Снова пришлось ходить в магазин. Также заменил большие электролиты после диодного моста.

На всё про всё ушло примерно 3-4 месяца: лень, нетвремени, лень, лень, лень.

Пробные запуски и дальнейшие планы

Запускать усилок можно было и до починки блока УМ, благо что он не требователен к нагрузке при включении. В этом режиме я тестером пробежался по всем компонентам предусилителя, проверил питание лампы, питание ОУшек, которых тут 10 штук. Всё оказалось в норме. Далее, после установки транзисторов, я решил проверить, где же кончается сигнал. Допроверять не успел, так как компонентов много, лень, лень, лень… Одновременно со всем этим, я искал дешёвенький осциллограф мегагерц на пять, чтобы дело пошло быстрей и в доме стало на один красивый прибор больше. В итоге приобрёл С1-220 в офигенном состоянии и с щупами со встроенными делителями на 10, всего за 5 килорублей, что просто офигеть как неплохо, для такого прибора.

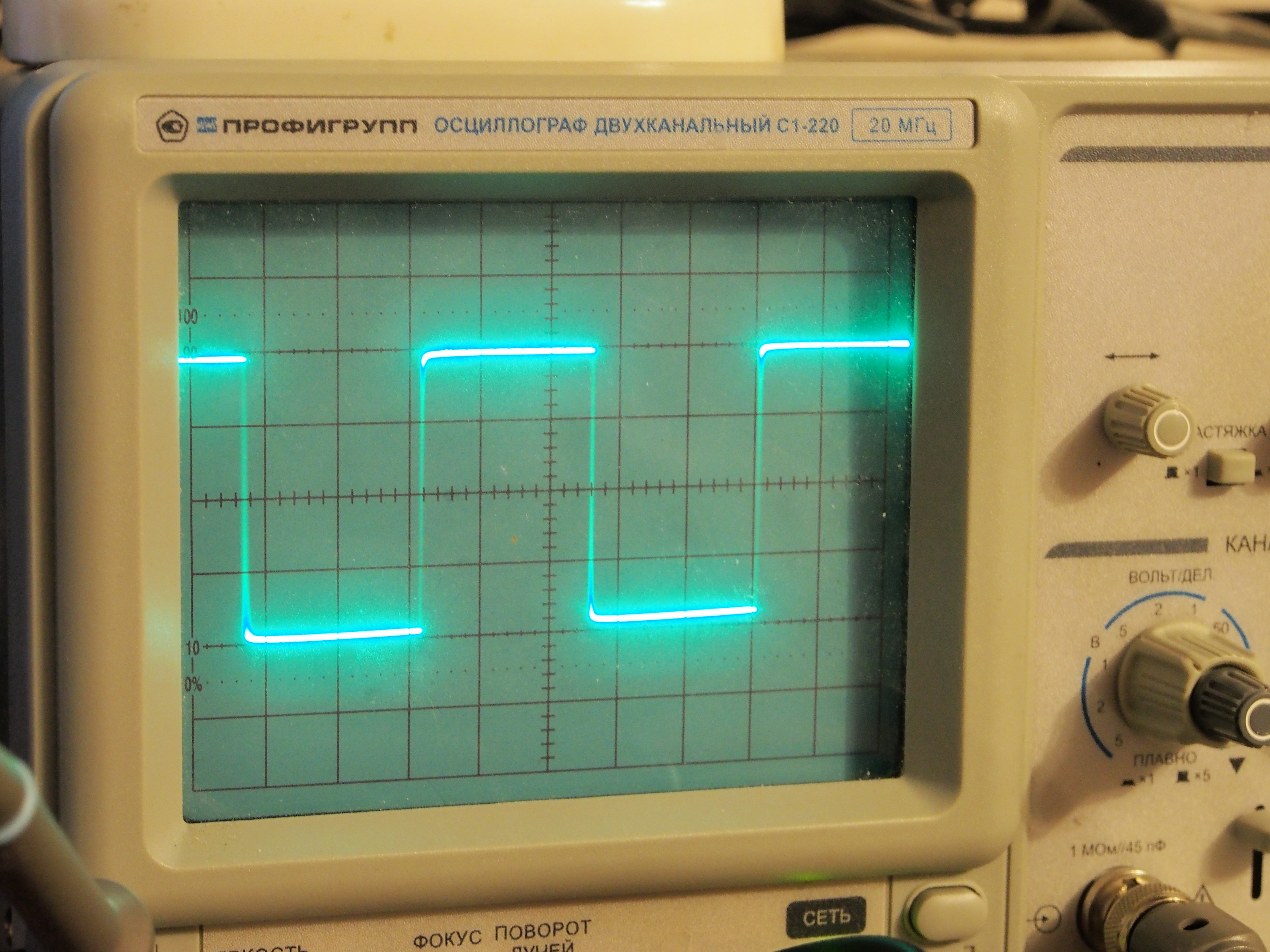

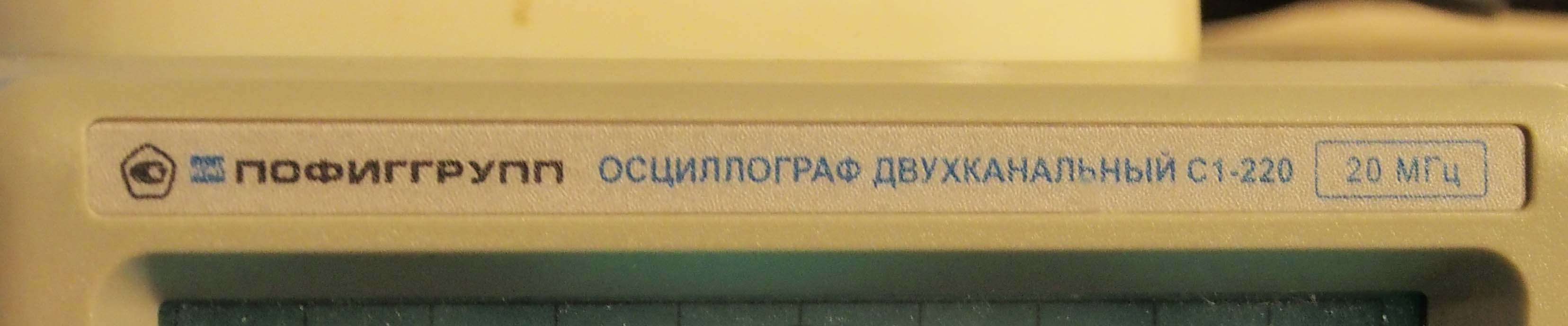

Осциллограф (5,24МБ)

После его приобретения, сразу же разобрал стол, вытащил уже порядком запылившийся маршалл на него и начал проверять. Далее, о чудо, оказалось, что за исключением пары емкостей (тех самых, перед стабилитронами) всё работает. Далее поход в магазин, покупка новых, установка и проверка. РАБОТАЕТ!

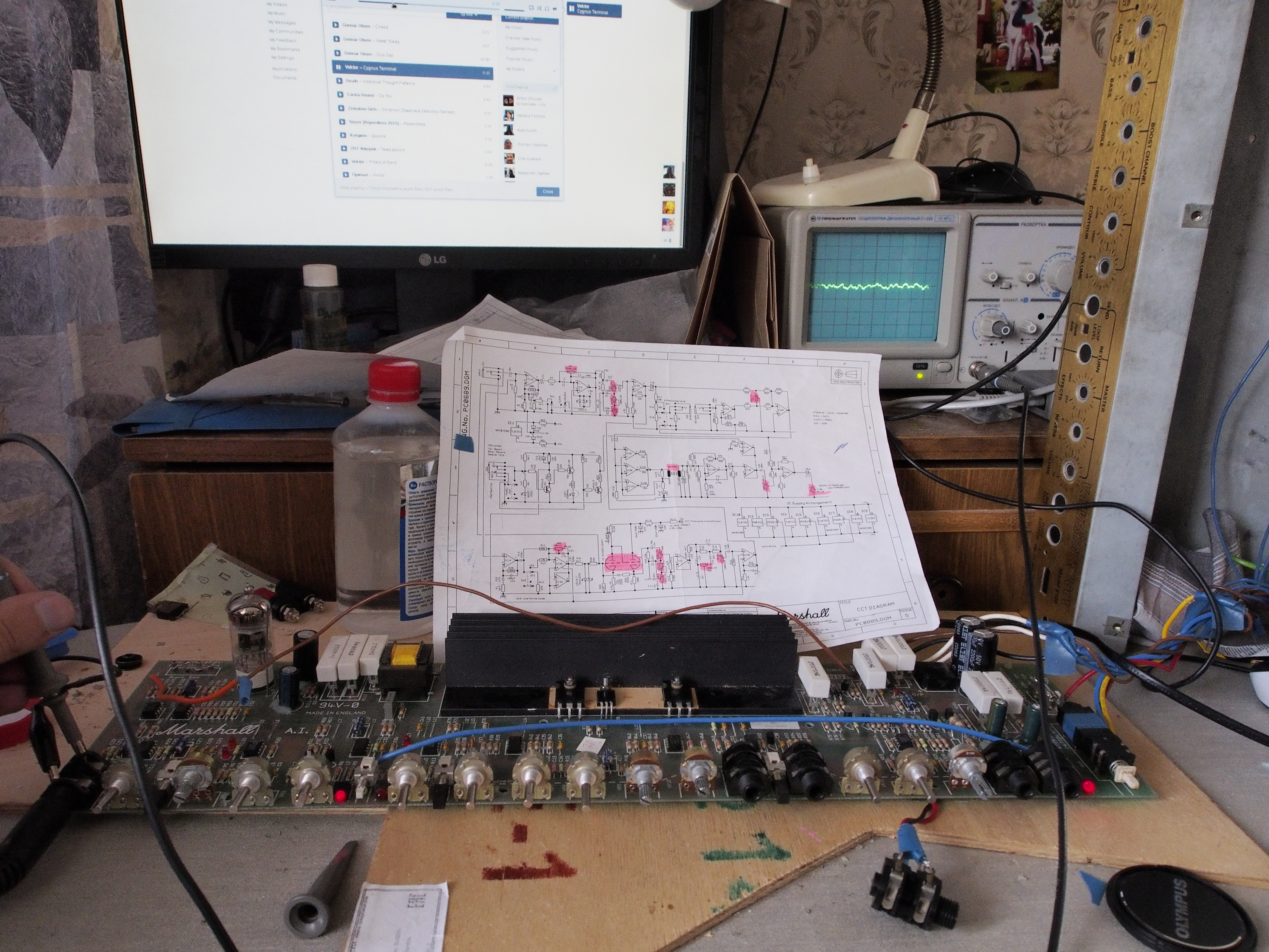

Сигнал на входе (5,48МБ)

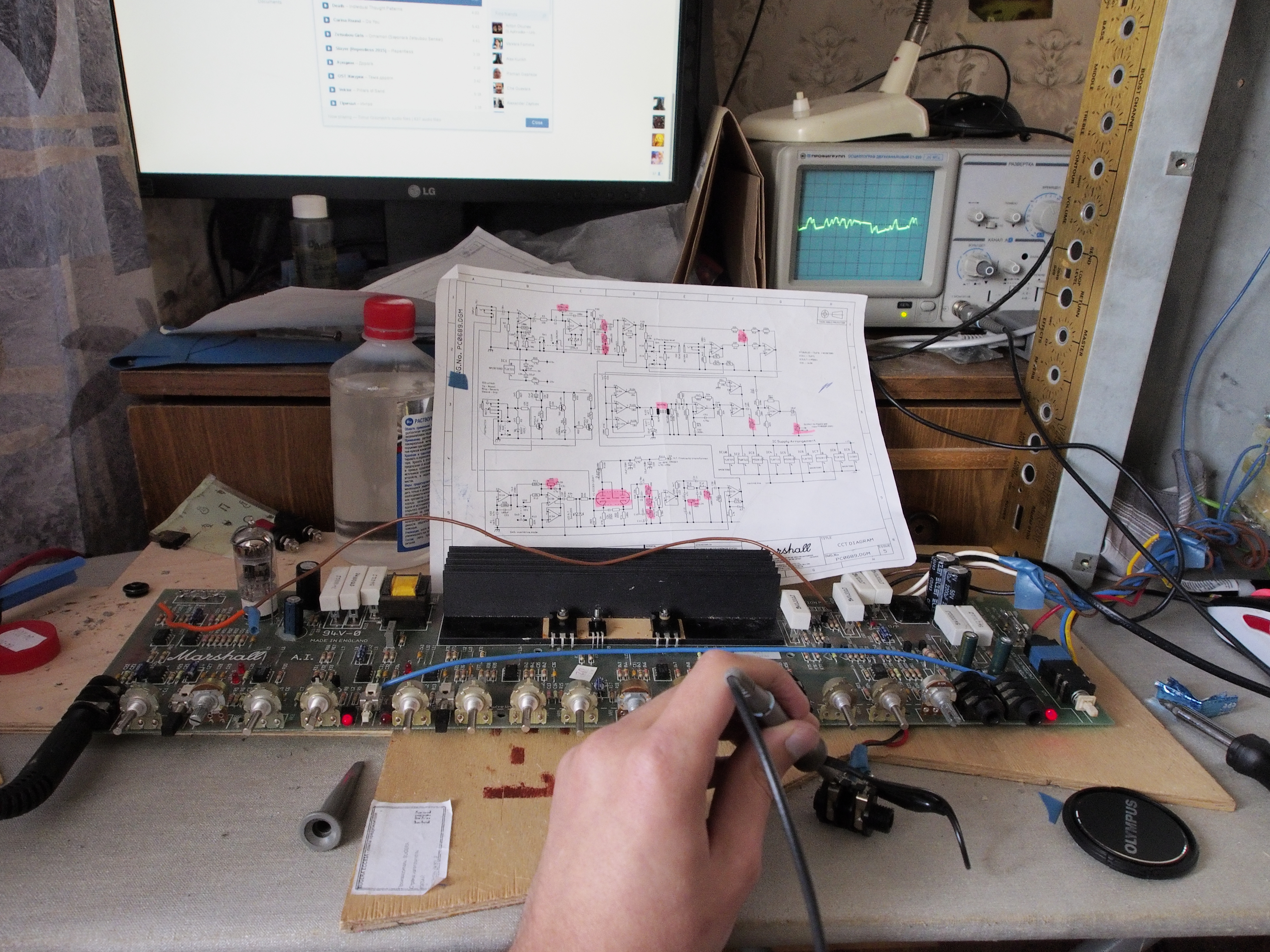

Сигнал на выходе (5.55МБ)

Сразу кинулся пробовать, работает ли всё как оно должно, но увы, чудес не бывает. В процессе тестов подпаял в паре мест, где дорожки уже не выдерживают ремонта, узнал, что не работает канал OD2, который мне, собственно, и нужен от этого усилителя. И нужна другая лампа. Эта, как оказалось, очень чувствительна и поганым песком реагирует на любые пики в сигнале, коих много, потому что до лампы, сигнал добирается практически напрямую. В итоге осталось привести в порядок разъёмы, пайку, заставить работать OD2, сменить лампу, найти все крутилки и записать для вас сэмплы этого усилителя :)

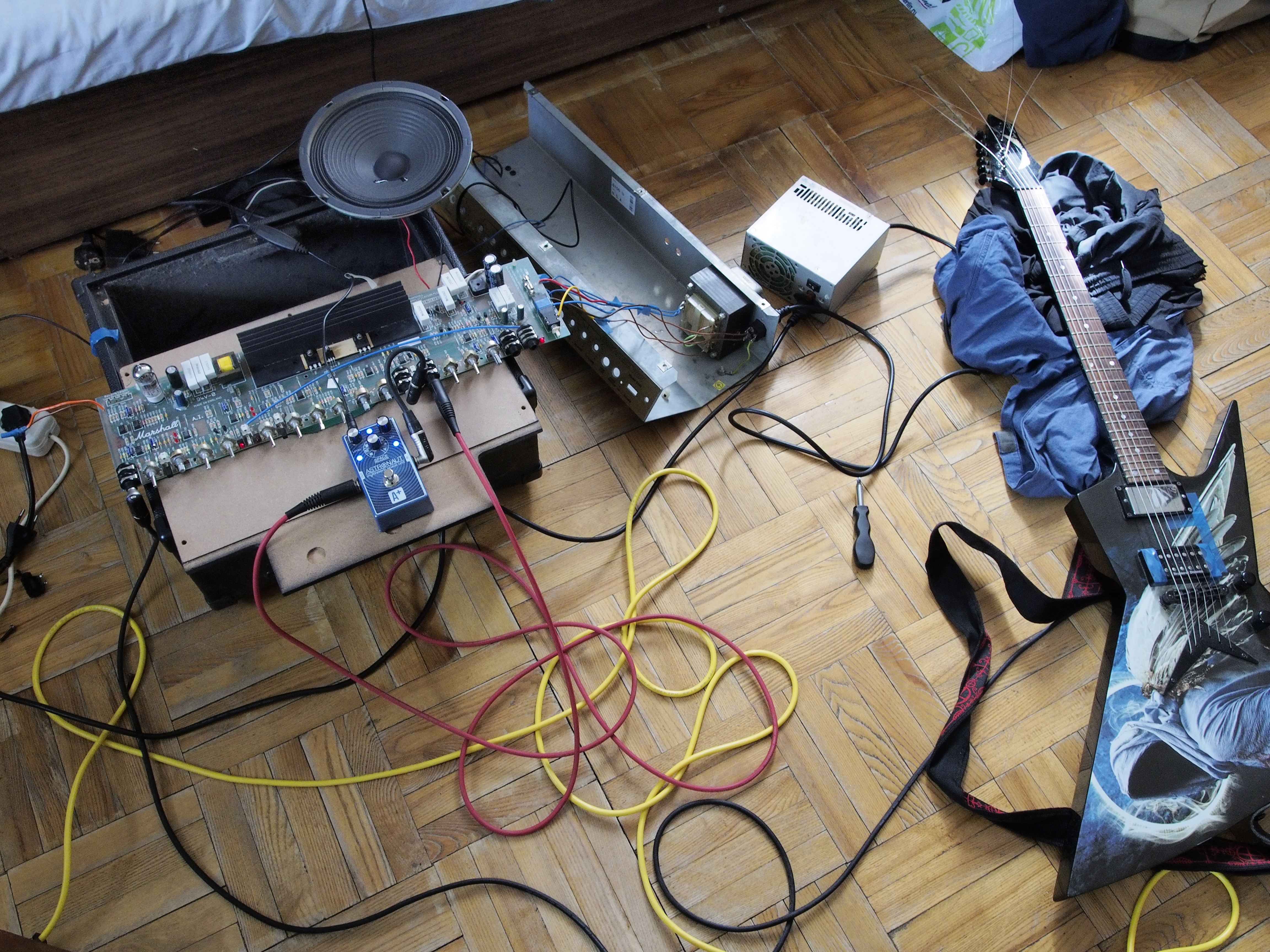

Долгожданные пробы(7,4МБ)

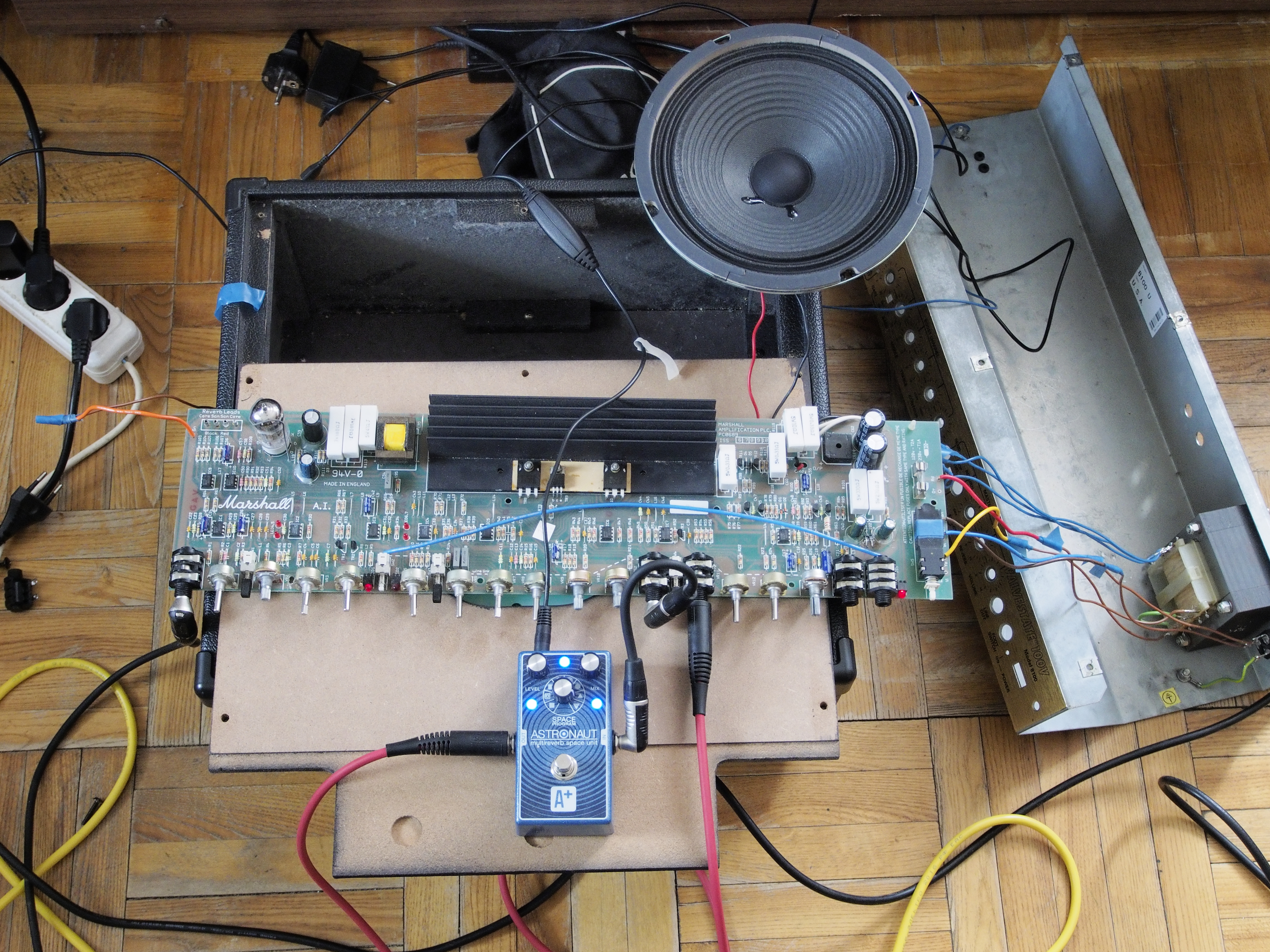

Долгожданные пробы 2 (7,4МБ)

За этим я с вами прощаюсь до следующей серии, в которой, как я надеюсь, усилитель будет хотя бы в полностью рабочем состоянии.
