Водонепроницаемый mp3-плеер

Не смотря на казалось бы тотальное засилье смартфонов, mp3-плеер как автономные устройства до сих пор вполне занимают свою нишу [1], т.к. плееры гораздо дешевле смартфонов и не боятся вредоносного программного обеспечения. В статье описана конструкция самодельного устройства для воспроизведения
mp3 файлов, собранного в водонепроницаемом корпусе. Это устройство можно эксплуатировать в достаточно жестких условиях, а при необходимости сравнительно легко дезактивировать отмыть от загрязнений не повредив электронные компоненты.

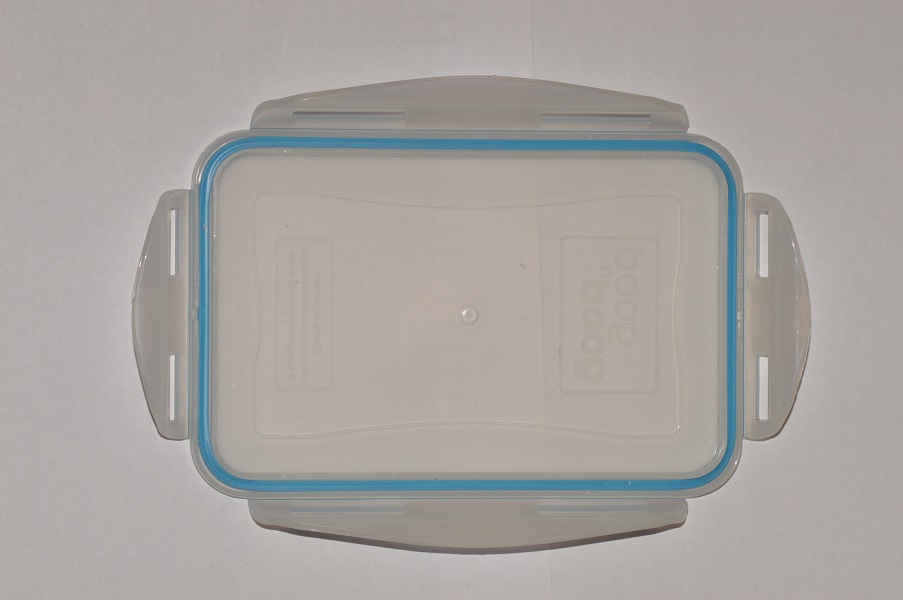

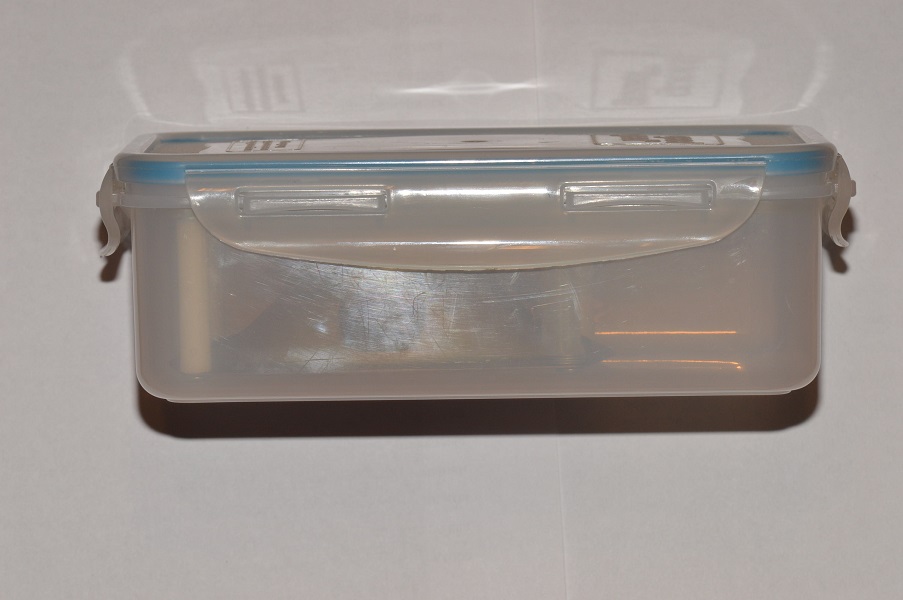

В качестве основы устройства была использована готовая плата mp3-плеера [2]. Изготовить водонепроницаемый корпус непросто даже в условиях производства [3-4], поэтому в качестве такого корпуса был использован герметичный пищевой контейнер. Из имеющихся в продаже был выбран контейнер с надежными замками. Обычный пластиковый пищевой контейнер подходит плохо. Даже если сначала он и будет вполне герметичным, то со временем по мере износа крышка перестанет прилегать к нему достаточно плотно.

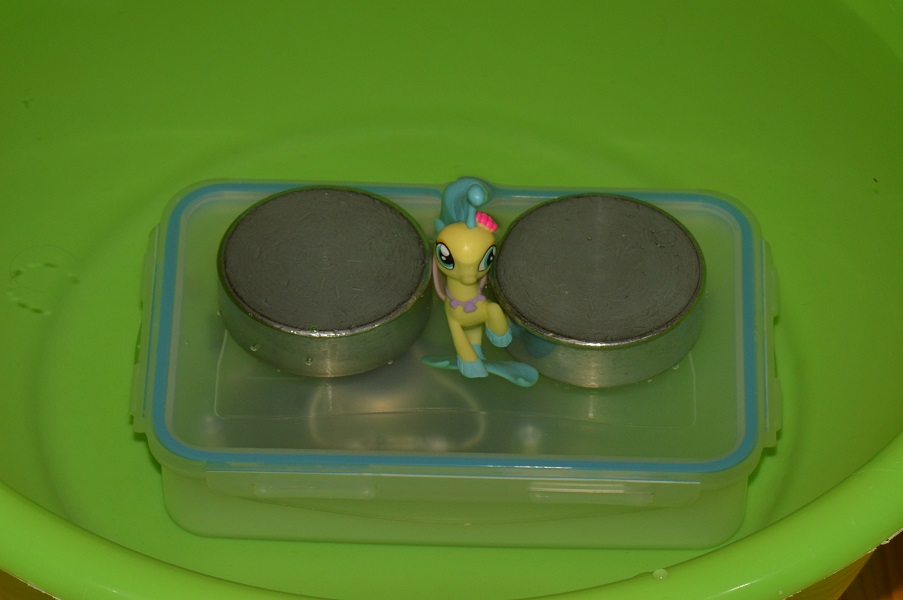

Для проверки герметичности контейнер с парой гантельных грузов был погружен в воду. Опыт показал, что вода немного просачивается после примерно 30 минут пребывания под водой.



Таким образом контейнер хорошо защитит содержимое от влаги в краткосрочной перспективе, но слишком длительные купания ему противопоказаны.

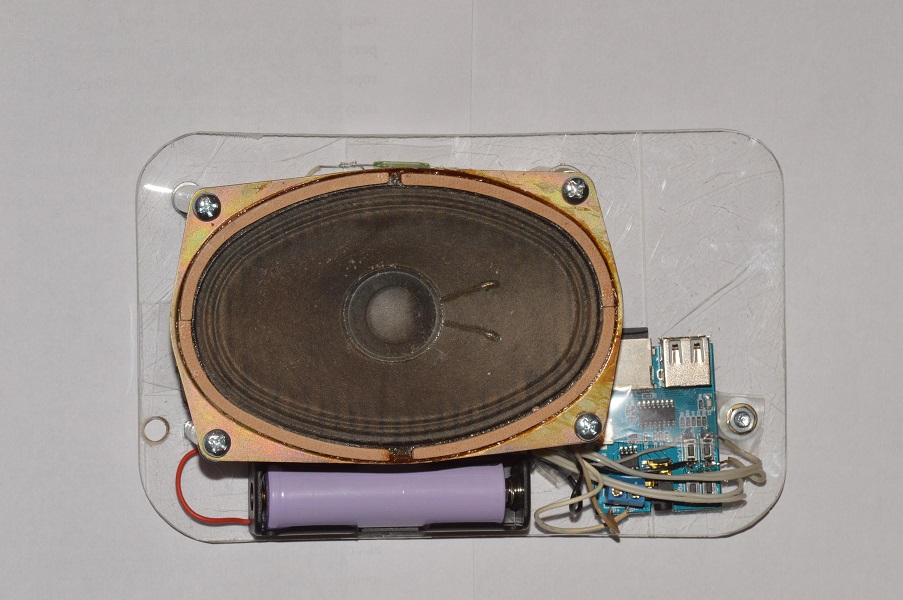

Все компоненты устройства смонтированы на пластине из органического стекла толщиной 5 мм. Габариты пластины должны соответствовать габаритам контейнера, в случае автора это 178 х 113 мм. При помощи четырех винтов М4х50 к пластине крепится динамическая головка, при этом ее диффузор обращен ко дну контейнера. Также на пластине располагается колодка для аккумулятора типоразмера 18650 и плата mp3-плеера.

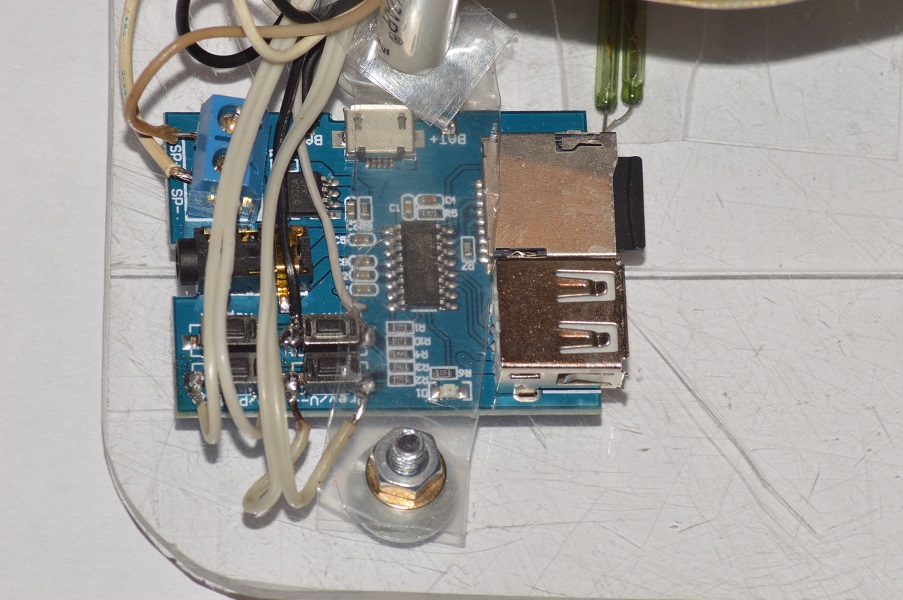

Так как в случае автора плата не имела крепежных отверстий, то она фиксируется при помощи хомута, вырезанного из упаковочного пластика.

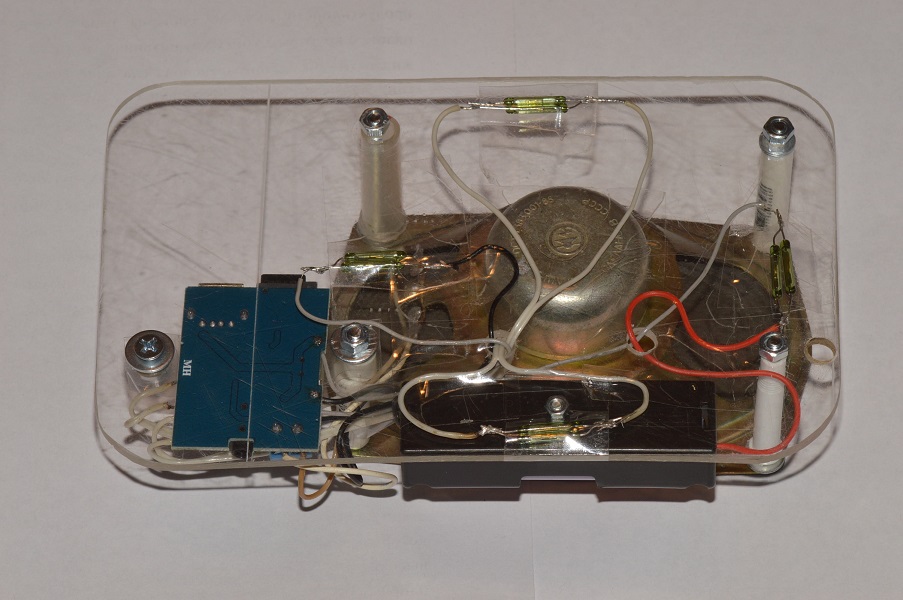

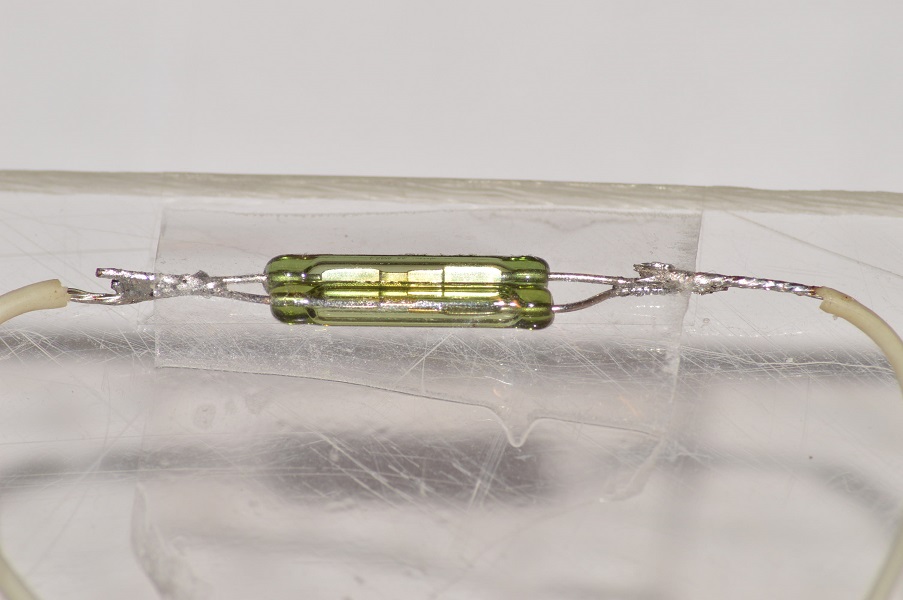

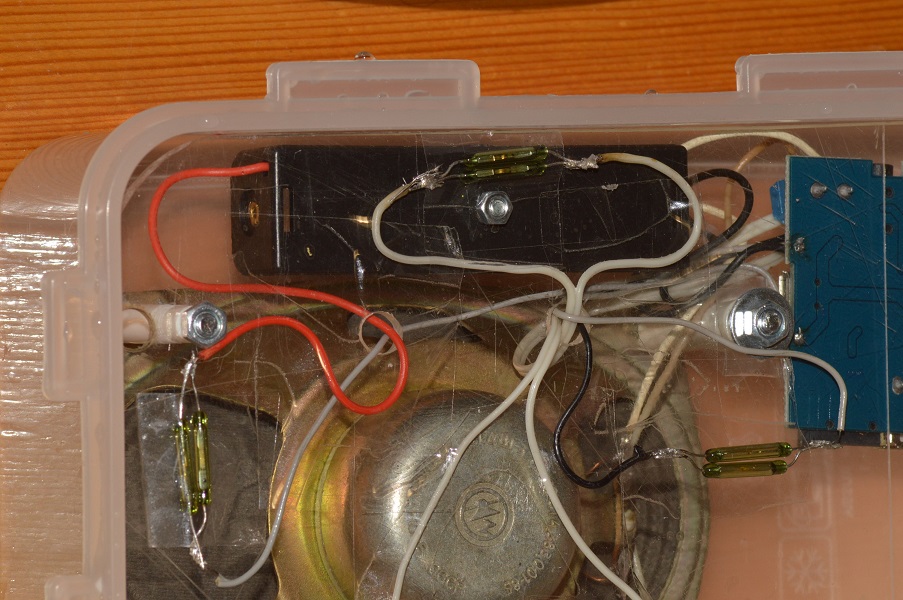

Для того, чтобы иметь возможность управлять устройством не нарушая герметичности корпуса параллельно кнопкам «Пауза/Воспроизведение», «Увеличение громкости/Переход к следующему файлу» и «Уменьшение громкости/Переход к предыдущему файлу» были подключены герконы, расположенные на крепежной пластине. Параллельно каждой кнопке была подключена пара герконов. Одного геркона может быть недостаточно, так как от поворота вдоль продольной оси геркона зависит то при какой индукции магнитного поля геркон сработает. Каждый раз мы подносим магнит к геркону немного по разному, а потому пара произвольно ориентированных герконов будет срабатывать гораздо надежнее, чем один. Четвертая пара герконов (к которой ведет красный провод) включена в цепь питания.



При размещении герконов важно следить, что бы ни один из них не оказался достаточно близко от магнита динамической головки.



Примененный mp3-плеер потребляет от аккумулятора ток примерно 50-100 мА.
Автором непосредственно для изготовления устройства были приобретены контейнер, плата mp3-плеера, аккумулятор с колодкой и крепежные винты. Причем контейнер ни каких изменений в своей конструкции не претерпел, правда после всего пищу в нем лучше все же не хранить :)

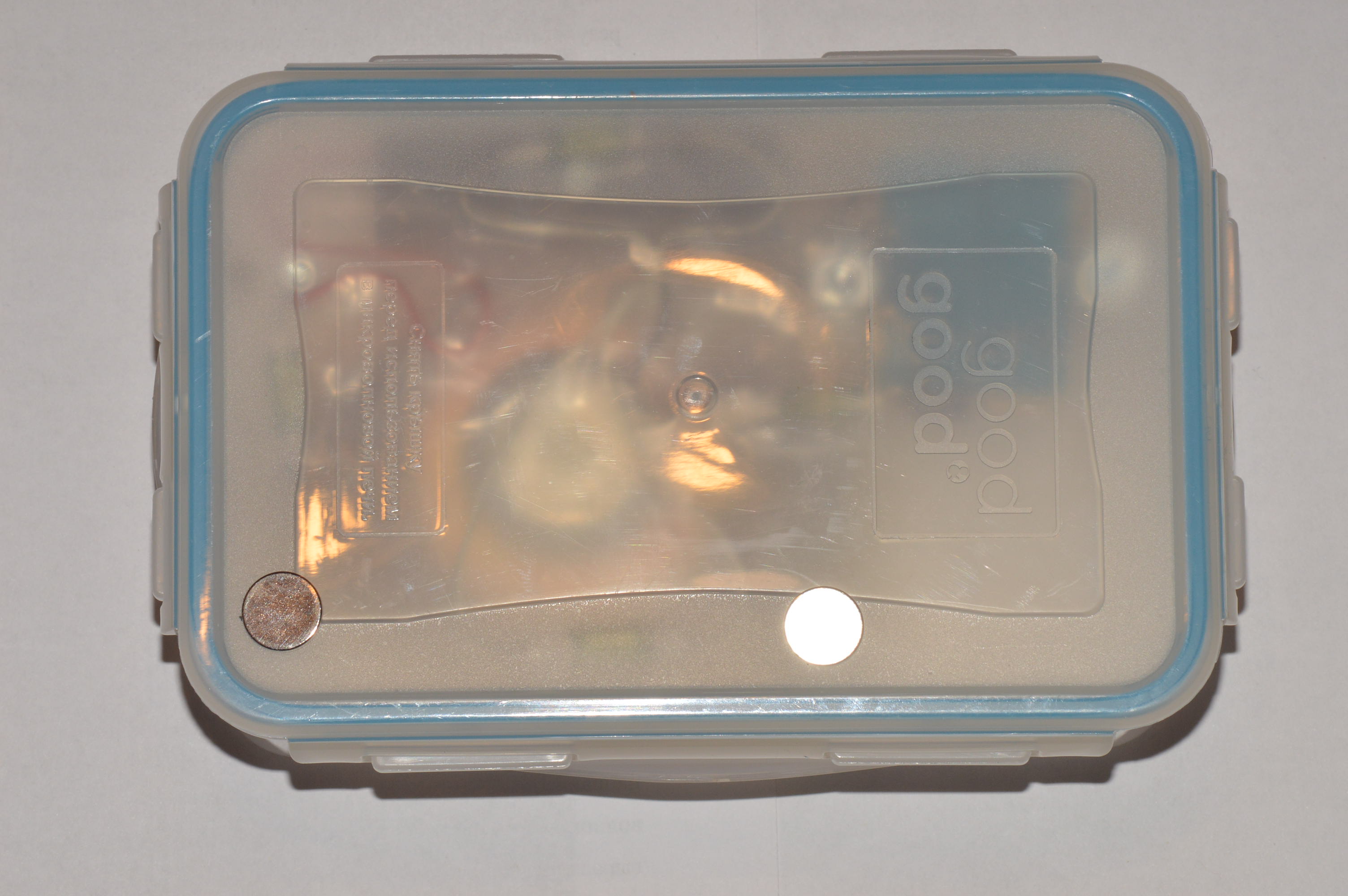

Для управления устройством необходима пара небольших неодимовых магнитов. Автор использовал цилиндрические магниты диаметром 15 мм и толщиной 2 мм. Один магнит замыкает цепь питания, а второй используется для управления воспроизведением музыки. Ферритовые магниты разумного размера не обеспечивали срабатывание герконов при закрытой крышке контейнера.
Для проверки герметичности контейнер с электронными компонентами был погружен в воду, а контролировала процесс принцесса Скайстар



Кратковременное пребывание в воде не повредило электронным компонентам. На фото ниже контейнер перед фотографированием был снаружи слегка протерт так, чтобы капли не попали внутрь при открывании. Внутрь контейнера воды не было.



При герметично закрытой крышке музыка слышна отчетливо, хотя разумеется при этом звуковые волны проходят через стенки контейнера. Хотя в любом случае это устройство рассчитано не на аудиофилов, а например на тех, кто слушает музыку в процессе перебирания яблок картошки, когда лишний раз прикасаться к пульту обычного плеера или экрану смартфона нежелательно.

1. Молодёжь начала отказывается от подписок на музыкальные сервисы в пользу MP3-плееров — URL: habr.com/ru/news/937054
2. Модуль mp3 плеера — URL: 2shemi.ru/modul-mp3-pleera
3. Как спроектировать корпус для прибора. Полное руководство — URL: habr.com/ru/articles/476384
4. Герметизация корпусов для электроники. Часть 1: пластик и резина — URL: habr.com/ru/articles/586112
