Ремонт колонок SPK 202
+126
Внимание! В устройстве имеются детали, находящиеся под опасным для жизни напряжением. Никогда не прикасайтесь к компонентам устройства предварительно не обеспечив видимый разрыв цепей устройства с бытовой электросетью и вообще не беритесь самостоятельно за подобный ремонт если у вас нет необходимого опыта и квалификации.
Автору в копыта случайно попали неработающие колонки SPK 202. Разумеется, данные колонки, мягко говоря, не являются аудиофильскими, но даже несложный ремонт позволяет сэкономить немного денег, уменьшить количество электронного мусора инаписать небольшой пост на Табун попрактиковаться в несложном ремонте электроники.

После разбора корпуса главный подозреваемый определился сразу, так как силовому трансформатору явно «не здоровилось».

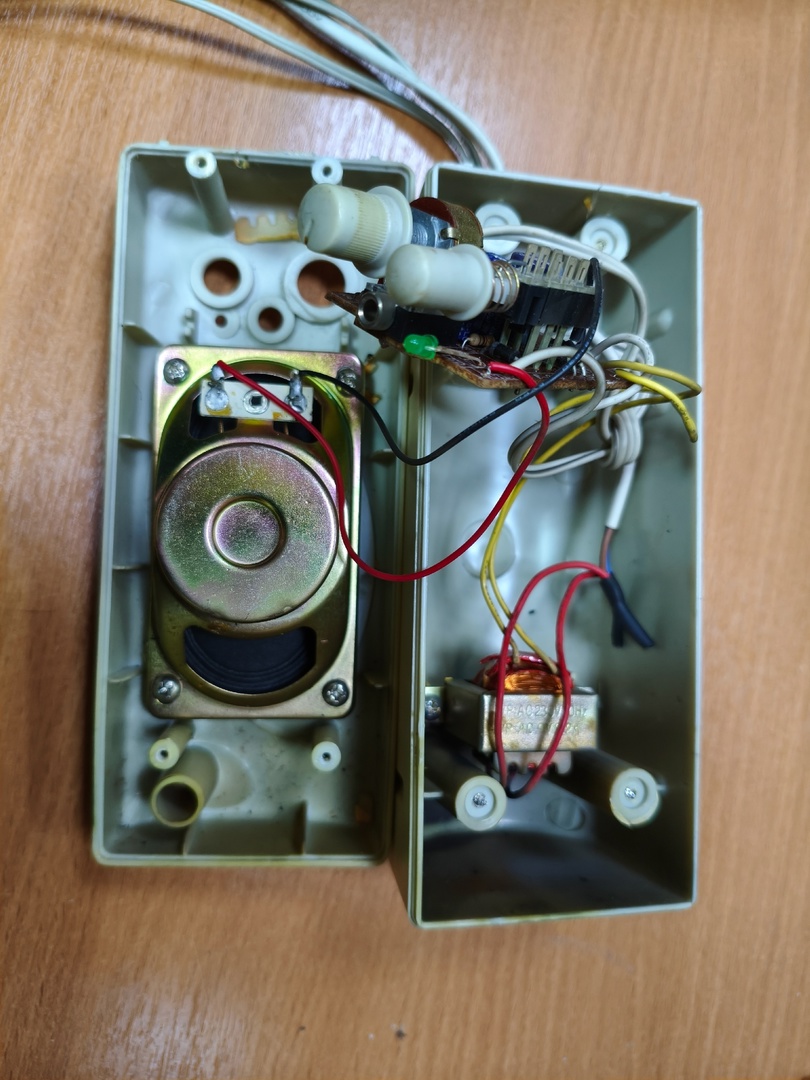

Внутреннее состояние колонок![]()
Трансформатор в устройстве был рассчитан на номинальное напряжение вторичной обмотки 9 В и ток 200 мА.
Силовой трансформатор
>
Предполагаемый виновник был извлечен из корпуса устройства, а главной проблемой стало найти походящий по электрическим параметрам и габаритам аналог.

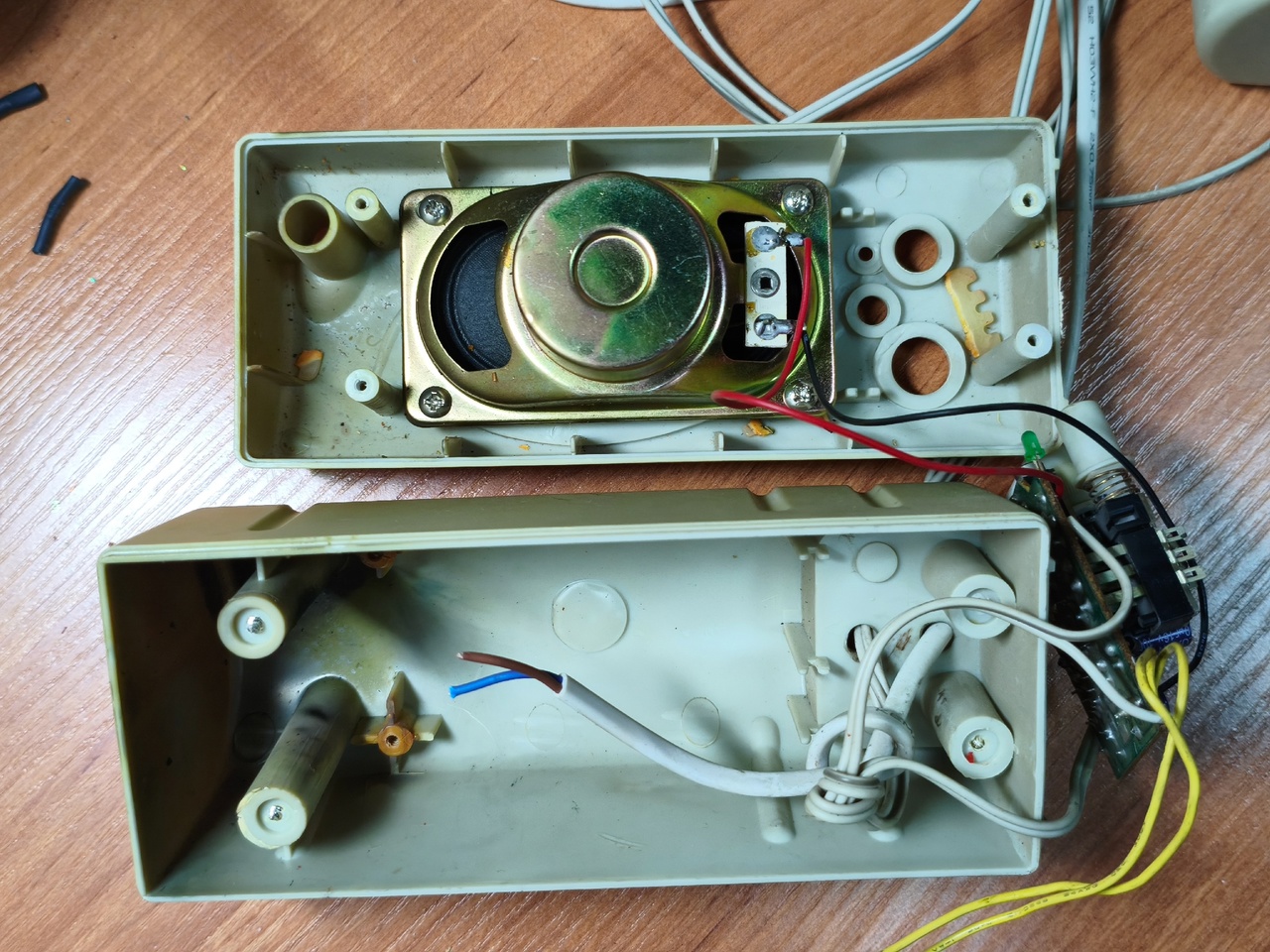

Удаляем трансформатор![]()

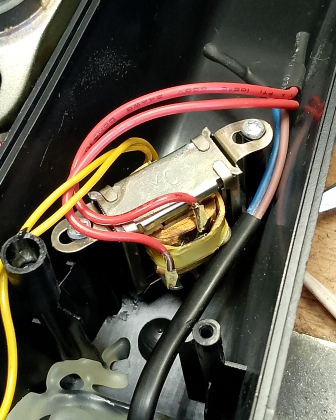

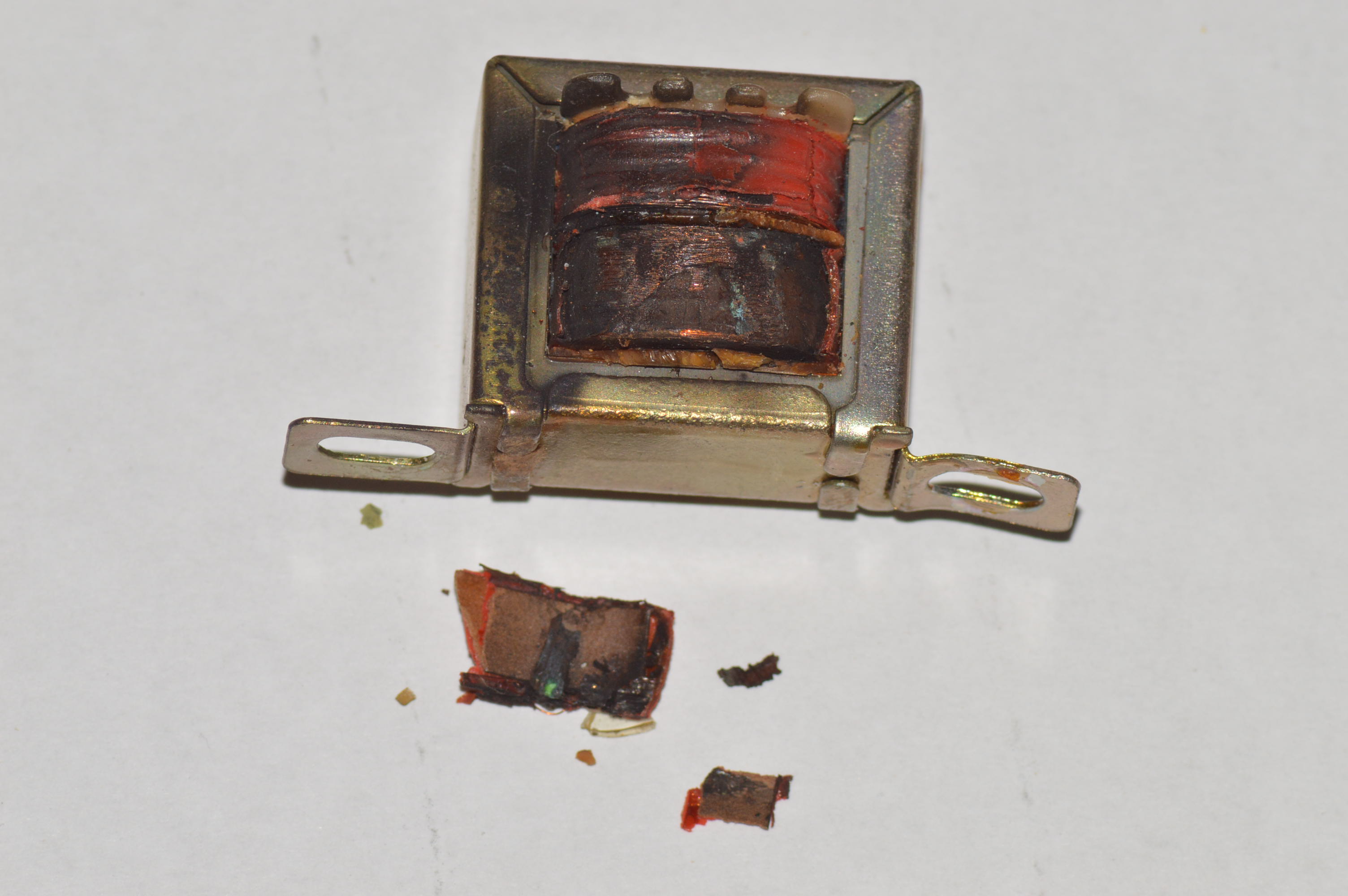

Состояние силового трансформатора![]()
Подходящий трансформатор был найден в неисправном кассетном магнитофоне ATLANFA AT-4472. Спешу успокоить любителей ретротехники. Корпус магнитофона забрызган какой-то малопонятной субстанцией, магнитофон явно несколько раз падал с существенной для целостности корпуса высоты и подвергался ремонту при помощи изоленты, пластикового дюбеля и скруток проводов. Одним словом восстанавливать там было нечего.

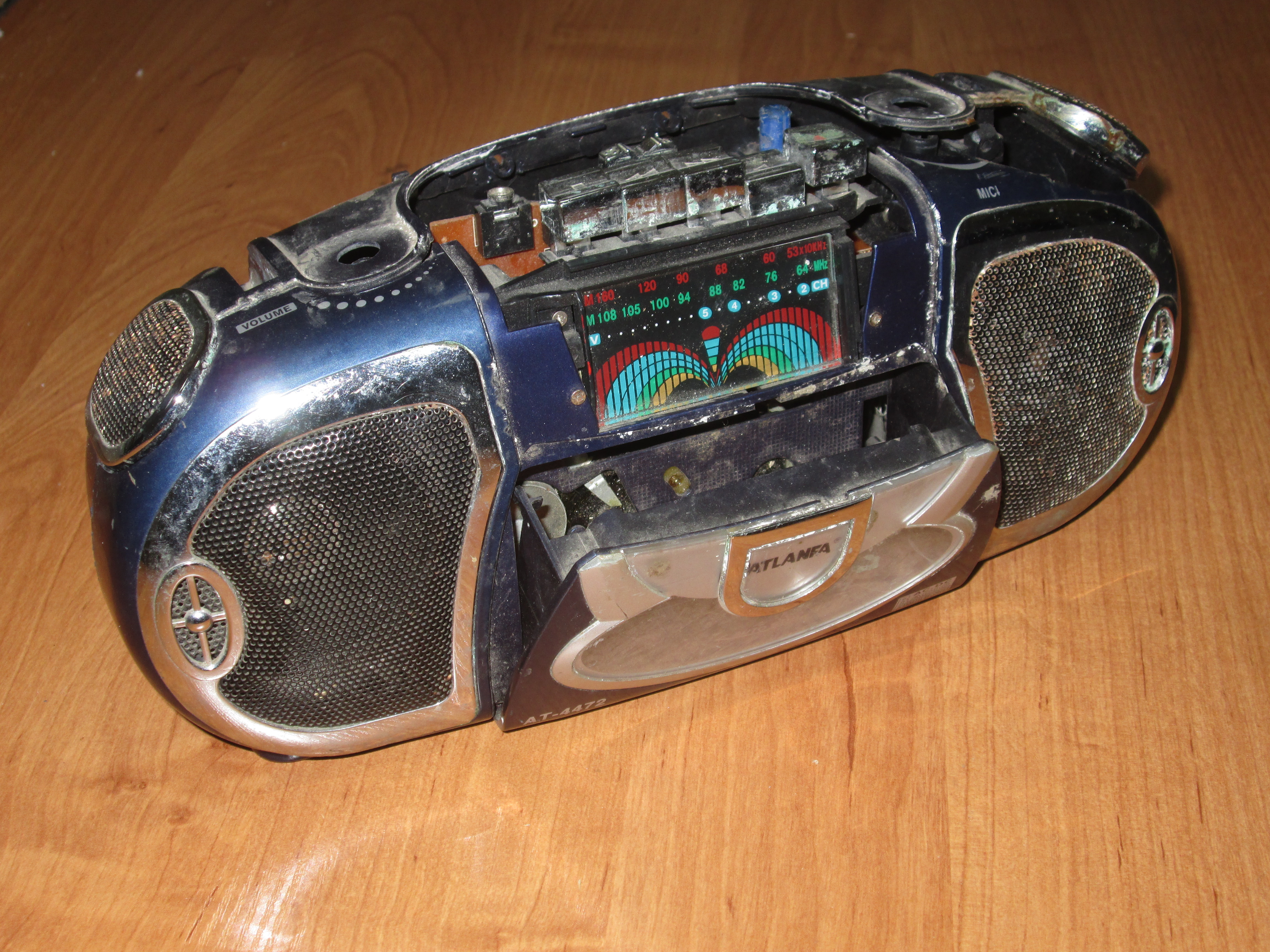

Руины магнитофона ATLANFA AT-4472![]()
Данный трансформатор не имел маркировки, но при включении в сеть давал на вторичной обмотке напряжение холостого хода около 8 В. Судя по тому, что он несколько крупнее штатного, можно предположить, что допустимый ток его вторичной обмотки составляет примерно 300-400 мА. Габариты нового трансформатора стали были существенной проблемой.

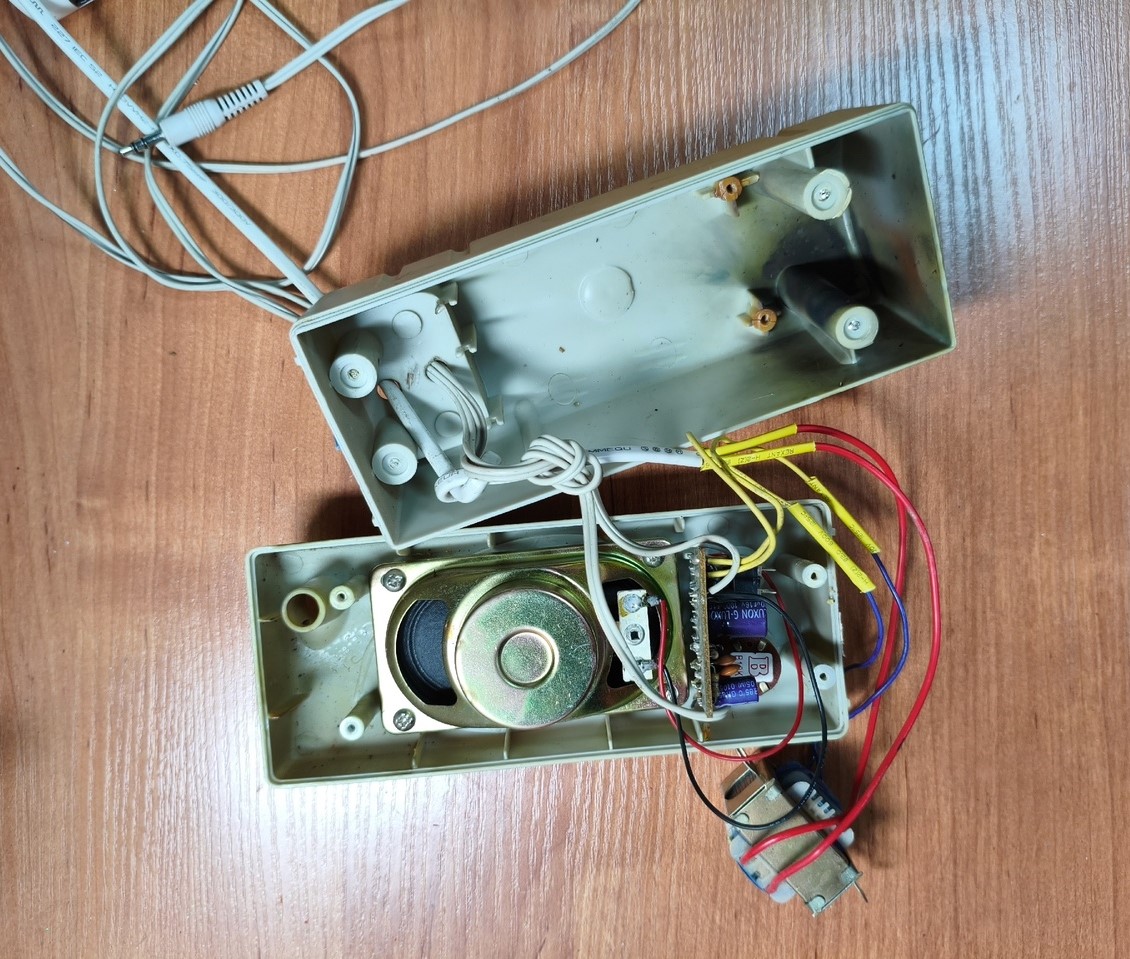

Подключаем новый трансформатор![]()
В корпус колонок он помещался, но закрепить его при помощи предусмотренных ушек было невозможно. Поэтому трансформатор был закреплен «по месту» при помощи хомута, вырезанного из упаковочного пластика. Кроме этого последовательно с первичной обмоткой трансформатора был установлена колодка с предохранителем на 0,25 А. Разумеется, автор не считает, что эти колонки могут потреблять от сети около 50 Вт, но это был самый маленький номинал предохранителей, которые были в наличии, а любой предохранитель лучше, чем его отсутствие.
Место соединения проводов закрыты термоусадочной трубкой и изолентой.

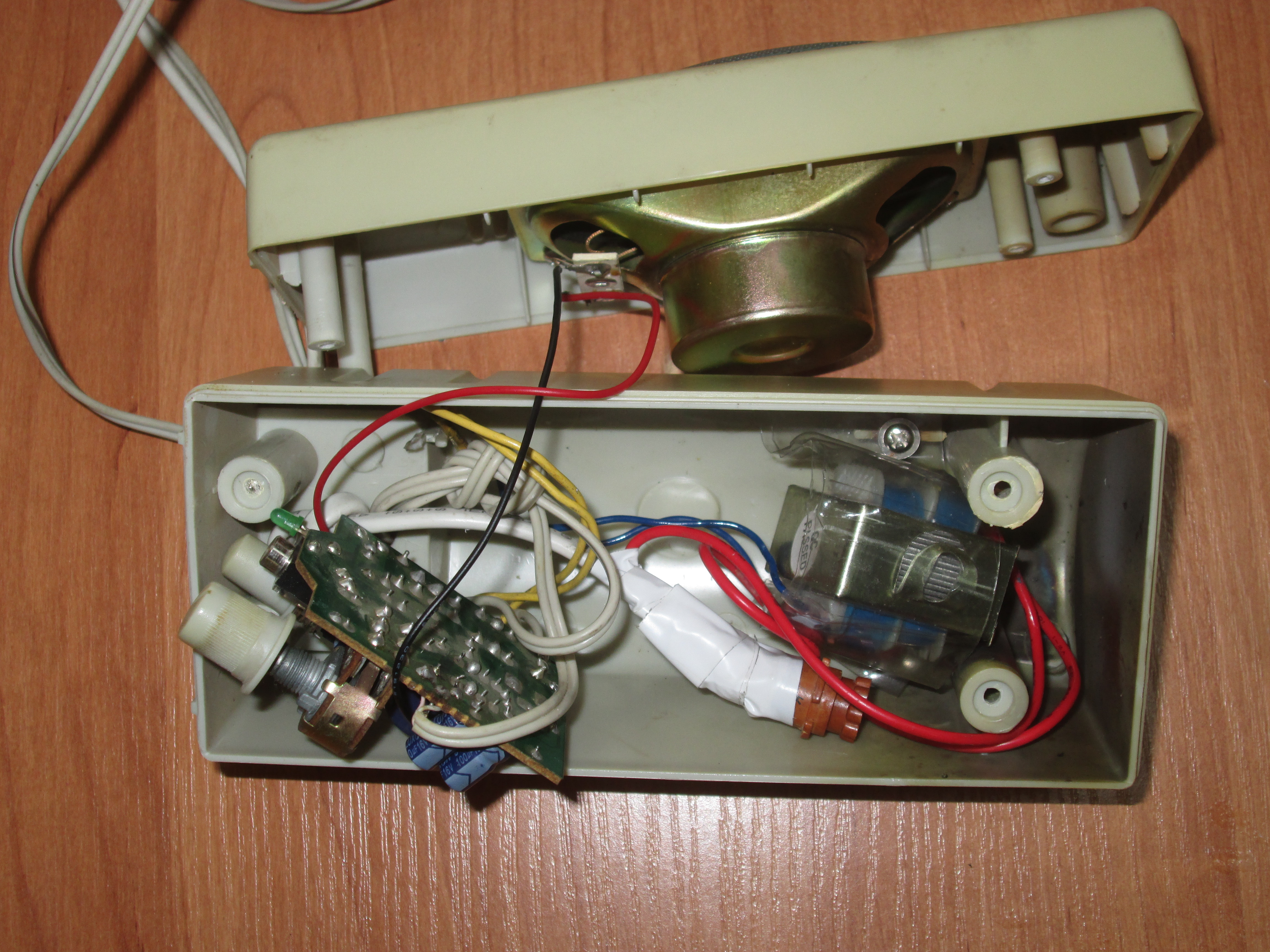

Закрепление нового трансформатора в корпусе![]()

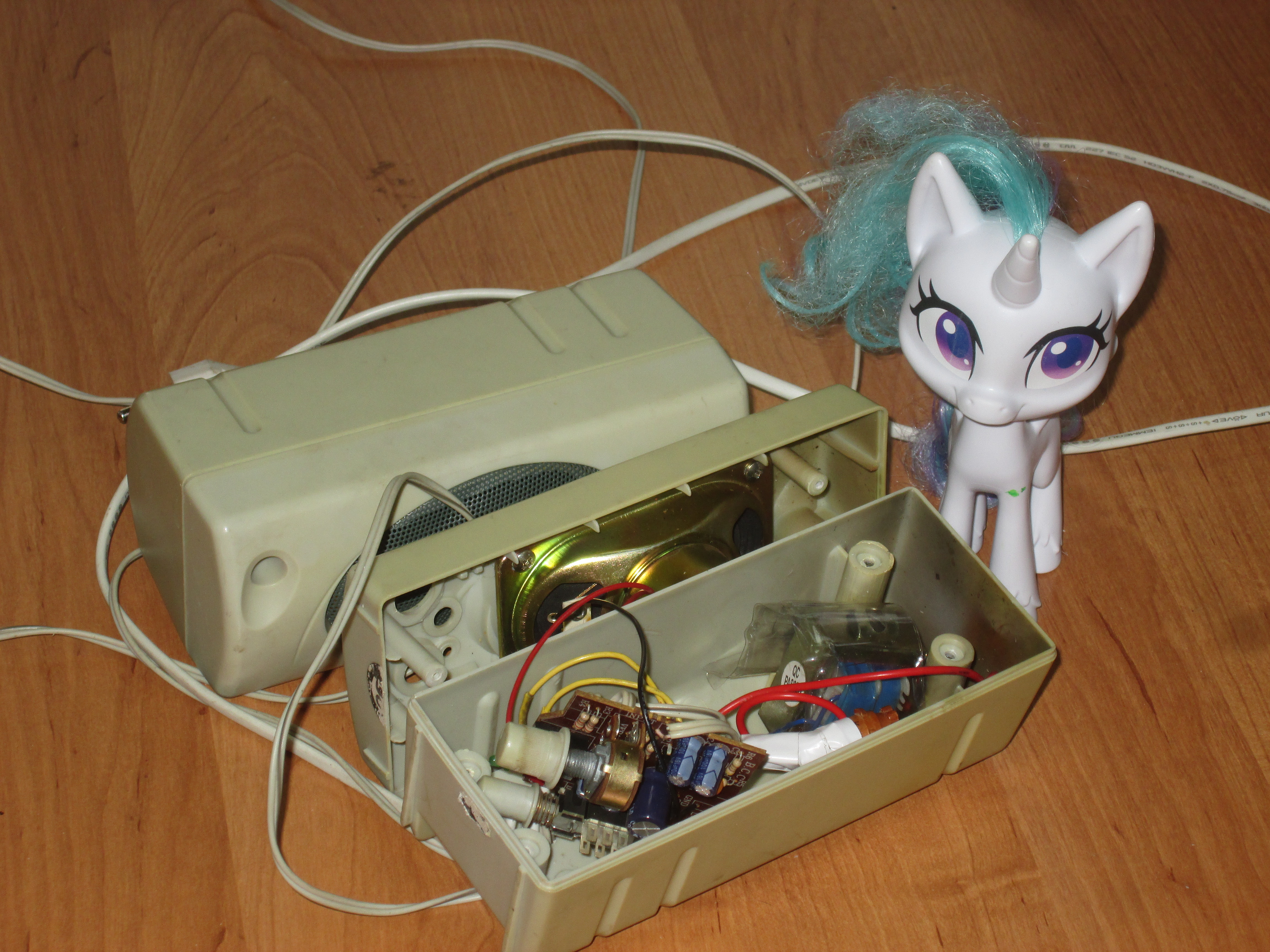

Принцесса Селестия лично инспектирует выполненные работы![]()
После этого ремонта колонки заработали и надеюсь прослужат еще долго.
Автору в копыта случайно попали неработающие колонки SPK 202. Разумеется, данные колонки, мягко говоря, не являются аудиофильскими, но даже несложный ремонт позволяет сэкономить немного денег, уменьшить количество электронного мусора и

После разбора корпуса главный подозреваемый определился сразу, так как силовому трансформатору явно «не здоровилось».
Внутреннее состояние колонок

Трансформатор в устройстве был рассчитан на номинальное напряжение вторичной обмотки 9 В и ток 200 мА.
Силовой трансформатор
>Предполагаемый виновник был извлечен из корпуса устройства, а главной проблемой стало найти походящий по электрическим параметрам и габаритам аналог.
Удаляем трансформатор

Состояние силового трансформатора

Подходящий трансформатор был найден в неисправном кассетном магнитофоне ATLANFA AT-4472. Спешу успокоить любителей ретротехники. Корпус магнитофона забрызган какой-то малопонятной субстанцией, магнитофон явно несколько раз падал с существенной для целостности корпуса высоты и подвергался ремонту при помощи изоленты, пластикового дюбеля и скруток проводов. Одним словом восстанавливать там было нечего.
Руины магнитофона ATLANFA AT-4472

Данный трансформатор не имел маркировки, но при включении в сеть давал на вторичной обмотке напряжение холостого хода около 8 В. Судя по тому, что он несколько крупнее штатного, можно предположить, что допустимый ток его вторичной обмотки составляет примерно 300-400 мА. Габариты нового трансформатора стали были существенной проблемой.
Подключаем новый трансформатор

В корпус колонок он помещался, но закрепить его при помощи предусмотренных ушек было невозможно. Поэтому трансформатор был закреплен «по месту» при помощи хомута, вырезанного из упаковочного пластика. Кроме этого последовательно с первичной обмоткой трансформатора был установлена колодка с предохранителем на 0,25 А. Разумеется, автор не считает, что эти колонки могут потреблять от сети около 50 Вт, но это был самый маленький номинал предохранителей, которые были в наличии, а любой предохранитель лучше, чем его отсутствие.
Место соединения проводов закрыты термоусадочной трубкой и изолентой.
Закрепление нового трансформатора в корпусе

Принцесса Селестия лично инспектирует выполненные работы

После этого ремонта колонки заработали и надеюсь прослужат еще долго.
