«Энергомагический меч»
?
denevв блоге Электроброни24 июля 2026, 11:25
В посте описывается переделка дешевой модели светового меча, на основе которого собрана портативная светодиодная лампа с управляемым цветом свечения.
Сразу хотелось бы ответить на возражение о том, что я слегка ошибся вселенной. Разумеется, в каноничном MLP ни каких «световых мечей» нет, но на счастье существует замечательная компьютерная игра Fallout Equestria: Remains.
В этой игре есть такое оружие как «энергомагический меч», а это однозначно делает данную поделку поняшной :)

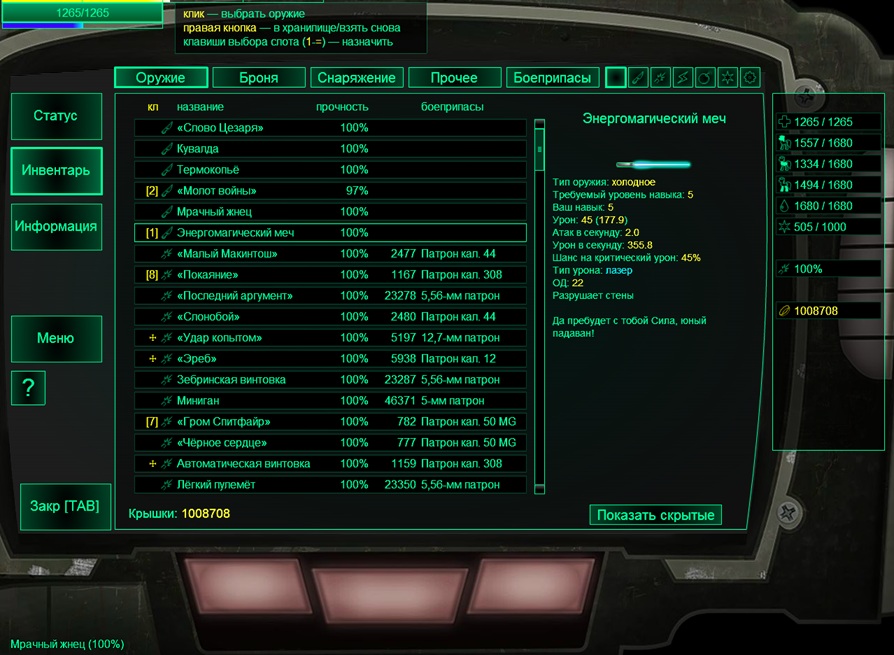

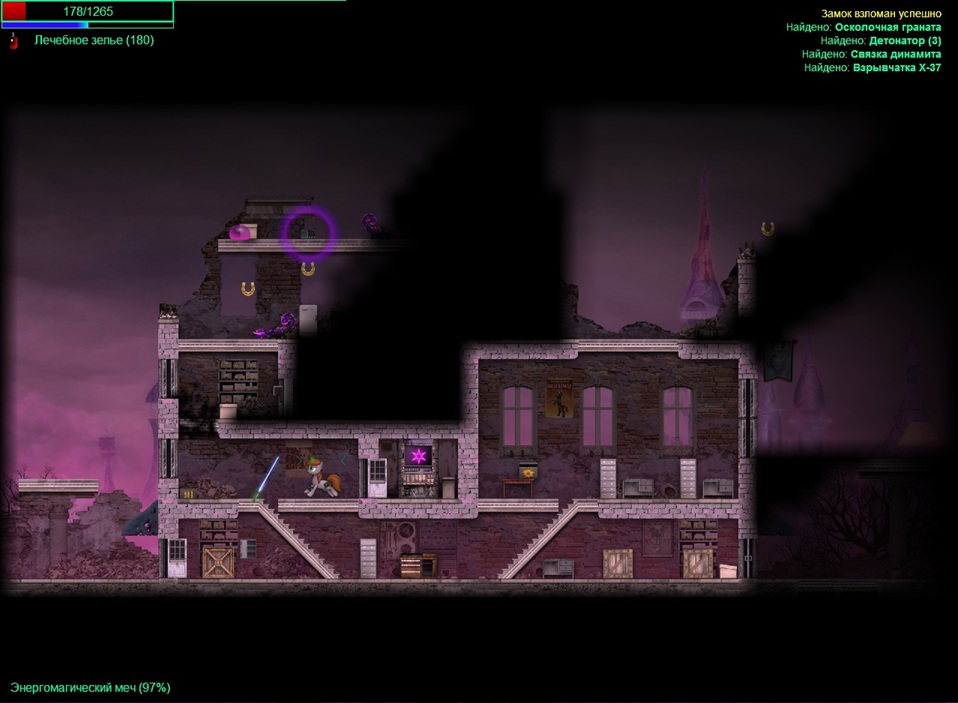

В Fallout Equestria: Remains энергомагический меч — это высокоуровневое оружие ближнего боя, эффективное против большинства противников.

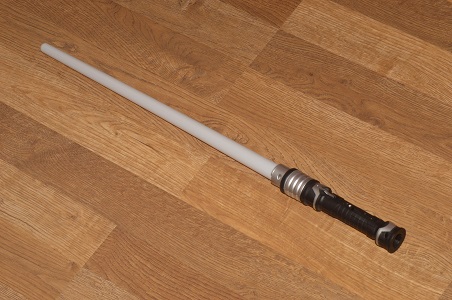

Основой для «меча» послужил покупной «световой меч».

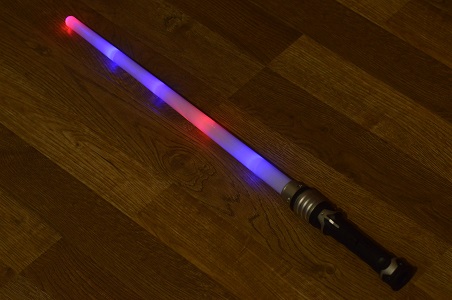

Его первоначальная конструкция была предельно проста: батарея из трех элементов питания типоразмера ААА и выключатель в рукояти, а также пять параллельно включенных светодиодов в «световом клинке». Причем светодиоды были мигающие красно-синие. Из-за малого количества светодиодов «клинок» был подсвечен крайне не равномерно.

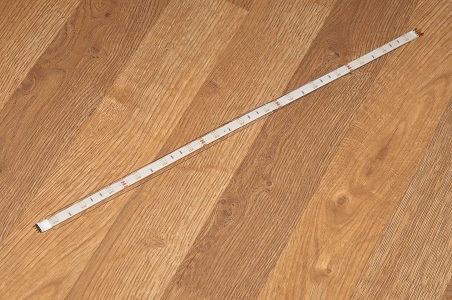

Для переделки была приобретена светодиодная лента с RGB-светодиодами, что позволяет управлять цветом свечения «клинка». Из органического стела толщиной 1 мм вырезана полоса длиной примерно 500 мм. На эту полосу с двух сторон была наклеена светодиодная лента.
Из «клинка» были удалены штатные светодиоды.

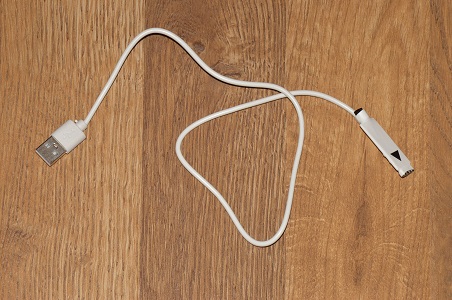

Вместе с лентой в наборе продавался контроллер.

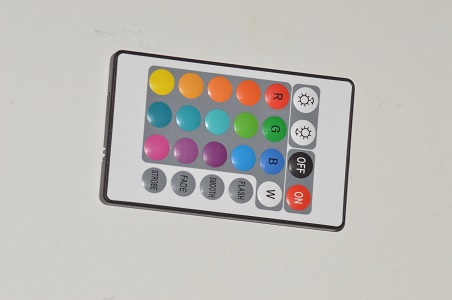

Этот контроллер позволяет управлять режимами работы ленты при помощи инфракрасного пульта дистанционного управления.

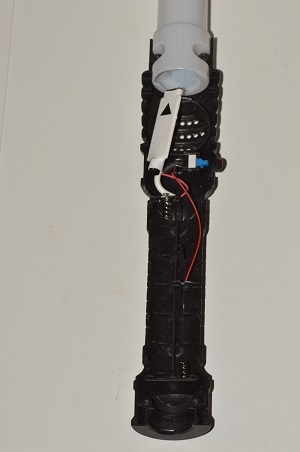

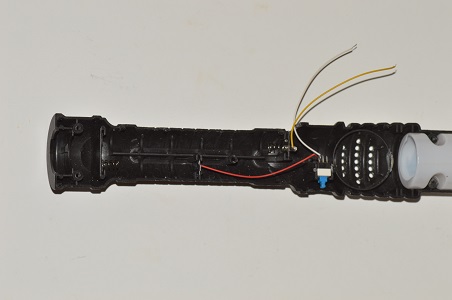

В рукояти было достаточно свободного места для размещения контроллера. Штатно питание ленты было организовано от USB порта, но кабель питания был обрезан, а проводники, идущие к плате контроллера, были припаяны с соблюдением полярности к отрицательной клемме батареи и выводу выключателя.

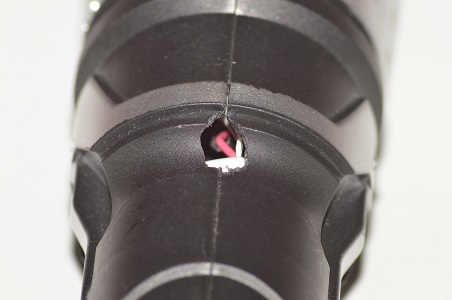

Для получения сигналов с пульта, в рукояти было проделано отверстие, через это отверстие смотрит фотодиод контроллера.
Опыт показал, что трех последовательно включенных щелочных элементов типа ААА достаточно для надежной работы устройства. Применять никель-металлогидридные аккумуляторы нельзя, при попытке подать питание от них лента светилась, но контроллер неадекватно реагировал на команды с пульта. Предположу, что дело в том, что напряжения 4,5 В от трех последовательно включенных щелочных элементов достаточно для работы устройства, рассчитанного на 5 В, а вот 3,6 В от трех последовательно включенных никель-металлогидридных аккумуляторов уже оказывается недостаточно.
После сборки и включения устройства надо при помощи пульта задать необходимый цвет свечения.

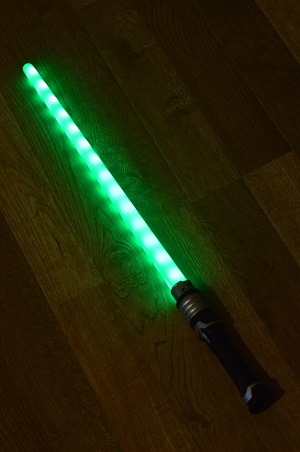

Доступные три основных цвета. Зеленый

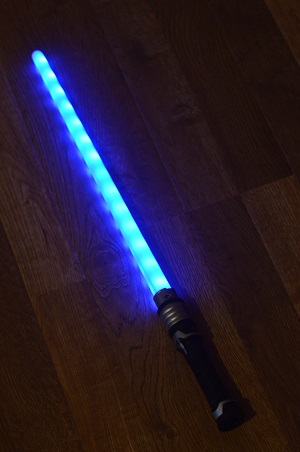

Синий

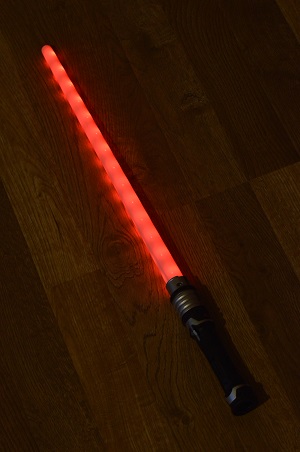

Красный для сторонников темной сторонылошадиной силы
Кроме, этого доступно еще 16 цветов, также можно регулировать яркость свечения.

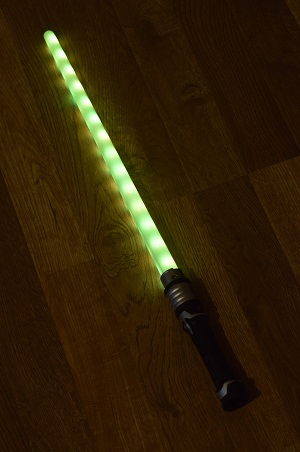

Например, желтый

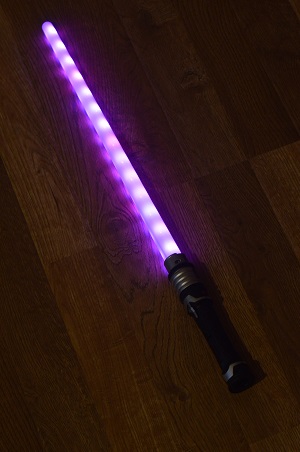

Или фиолетовый

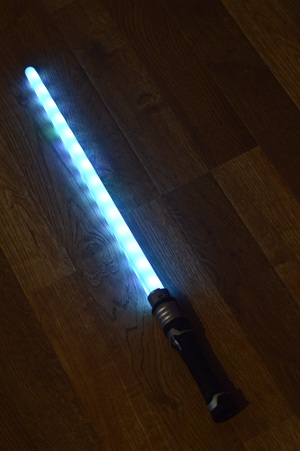

Можно использовать «световой меч» как лампу. Белый цвет свечения тоже доступен

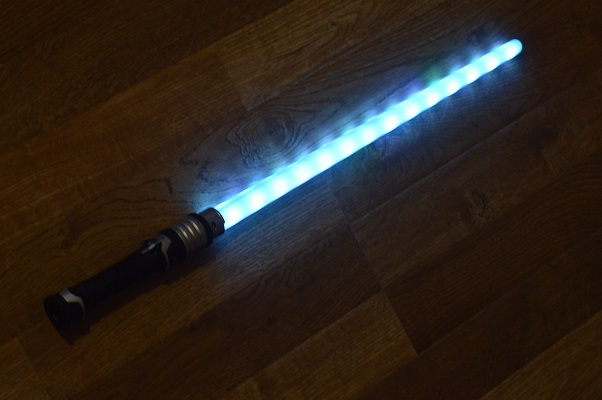

После переделки «световой клинок» светится гораздо более реалистично (ну насколько можно говорить о «реалистичности» для стилизации под устройство существующее только в рамкахзвездного лошадиного фэнтези).
К недостаткам устройства можно отнести то, что совсем равномерной подсветки добиться не удалось, отдельные светодиоды неплохо заметны. Также клинок зажигается весь сразу, для реализации анимации включения и отключения «светового клинка» вероятно надо использовать Arduino-подобный контроллер и адресную светодиодную ленту, но в данном проекте такой задачи не было, здесь надо было минимальными средствами получить игрушку похожую насветовой «энергомагический меч».
