Штаб-квартира CMC

Современный лазерный гравер позволяет относительно легко изготавливать предметы, которые иначе требовали бы очень много времени и высоких ремесленных навыков. Автор попробовал изготовить при помощи лазерного гравера небольшой кукольный домик, стилизованный под домик на дереве, в котором располагалась штаб-квартира меткоискатлей. В качестве основы использован фанерный лист, толщиной 4 мм. Все детали были начерчены в свободно распространяемой программе Inkscape.





Всего конструкция имеет 7 основных деталей.

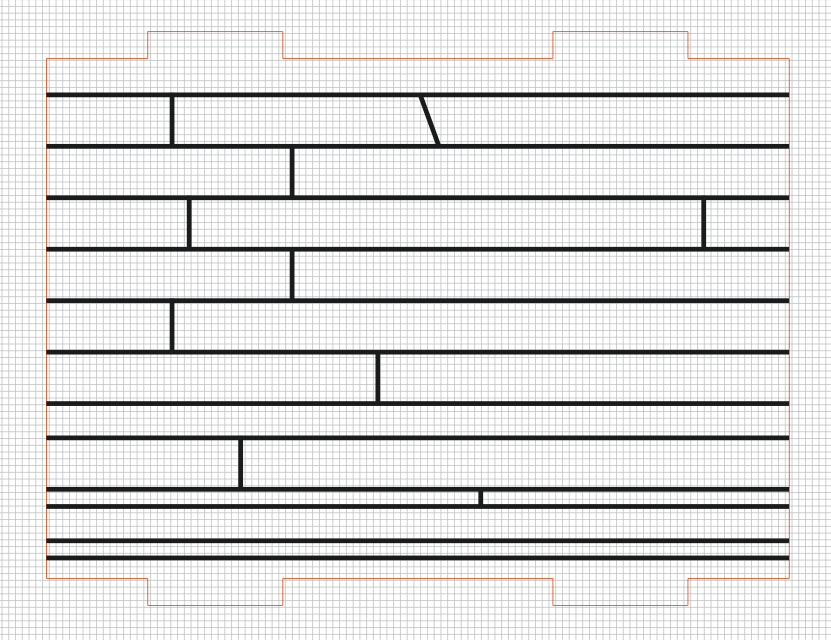

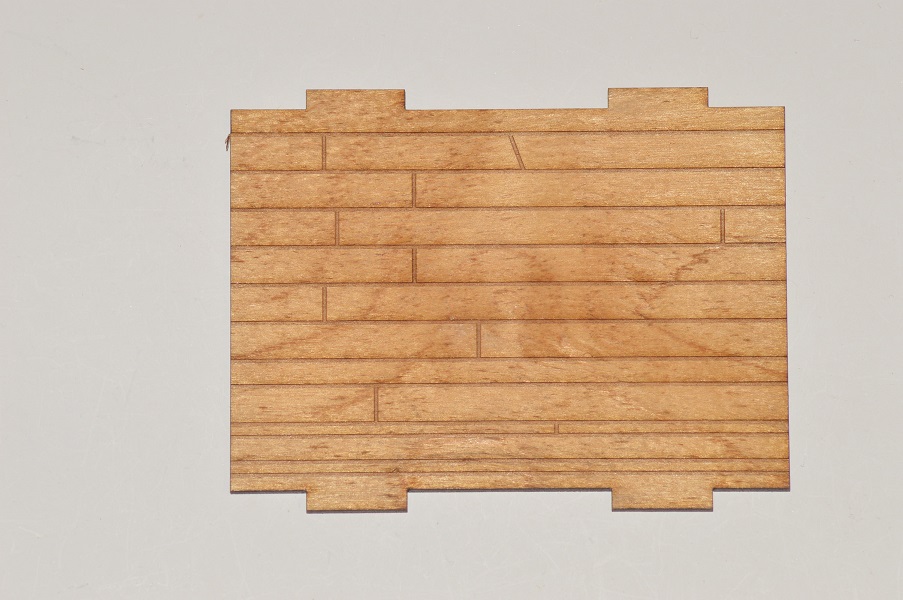

Не смотря на то, что пол домика снаружи не виден, при помощи гравировки на пол был нанесен рисунок имитирующий дощатый пол. Выступы по краям нужны для крепления пола к стенам.

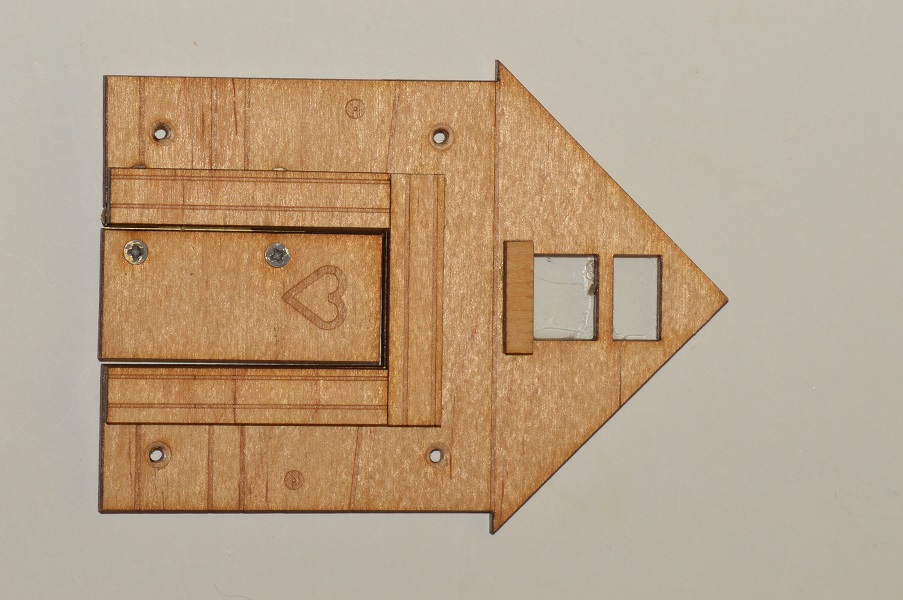

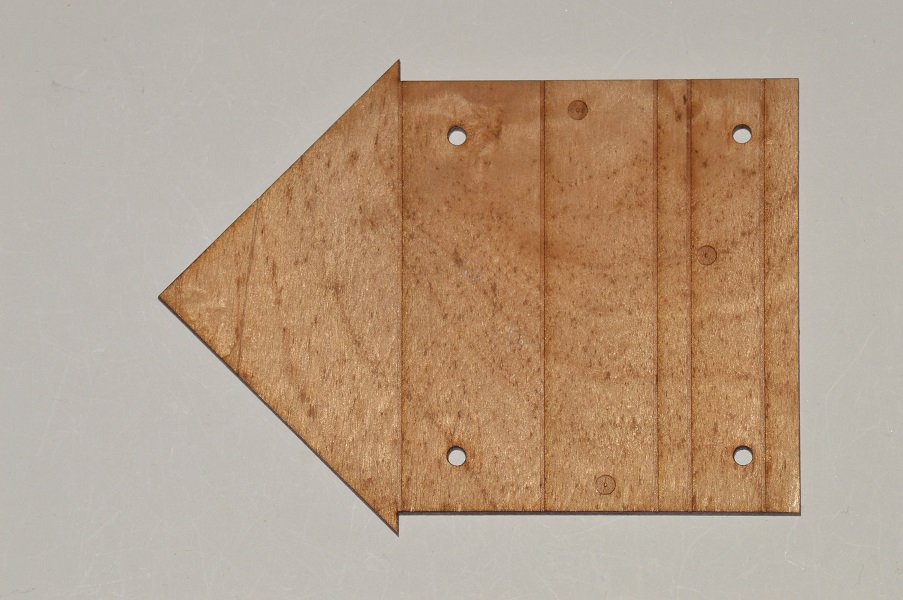

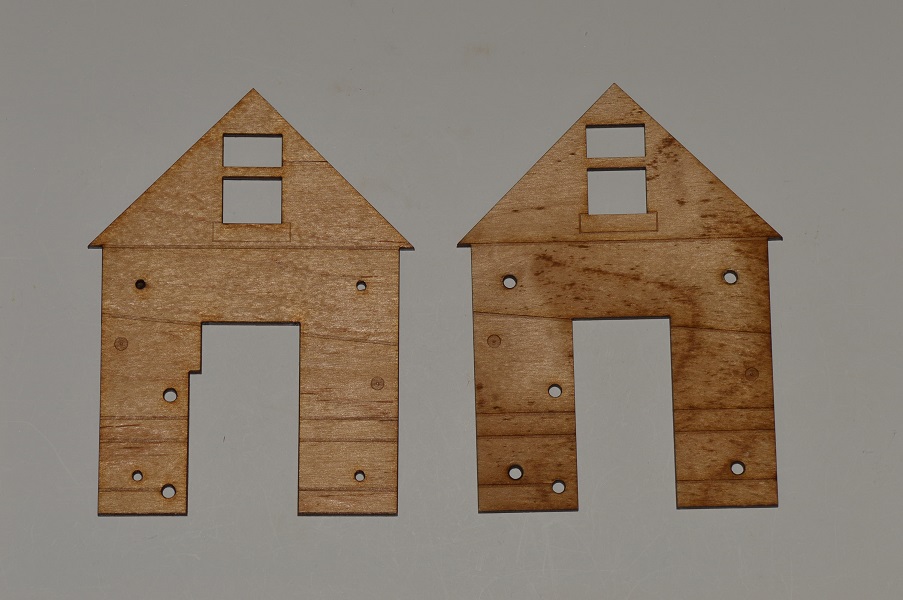

Стена с дверью. На внешнюю сторону нанесена гравировка, стилизованная под «узор», образуемый досками на стене. Первоначально эта деталь имела следующий вид

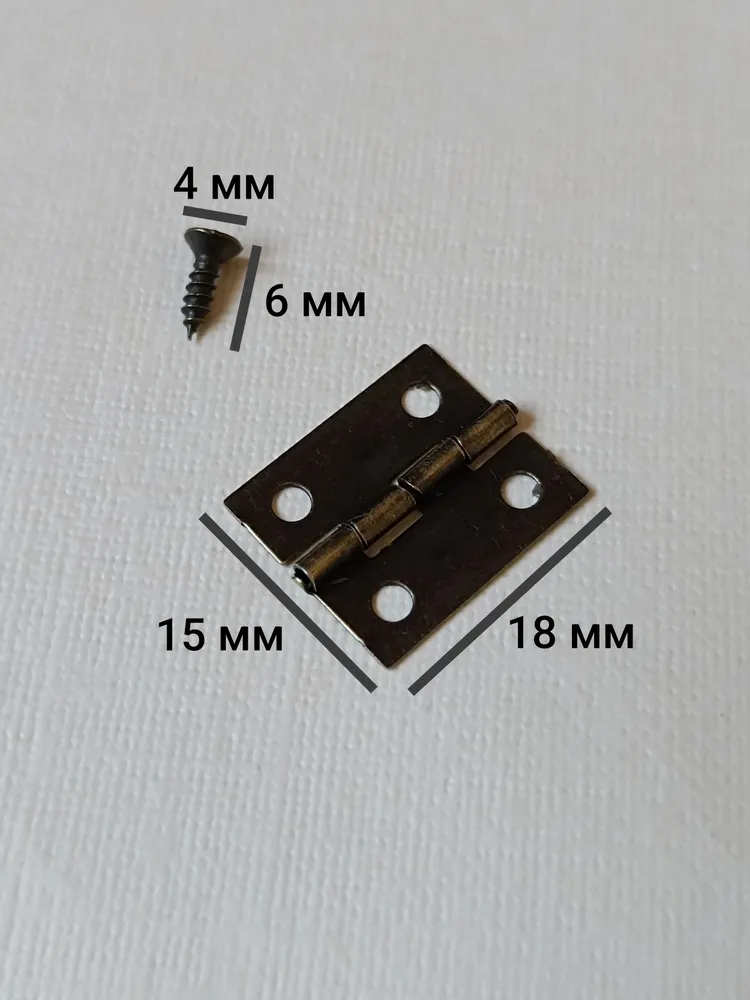

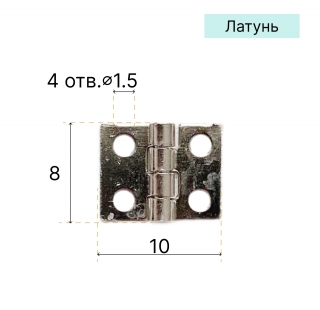

Но затем она была переделана, так, чтобы можно было скрыть дверную петлю под наличником. Также в этой детали с 3 до 2 мм уменьшен диаметр крепежных отверстий для винтов.

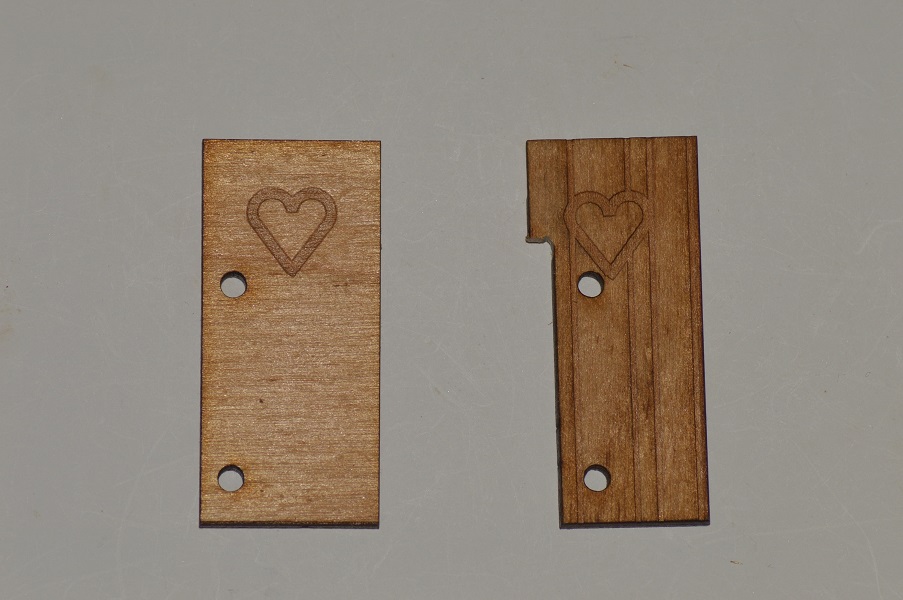

Аналогично было переделано и дверное полотно

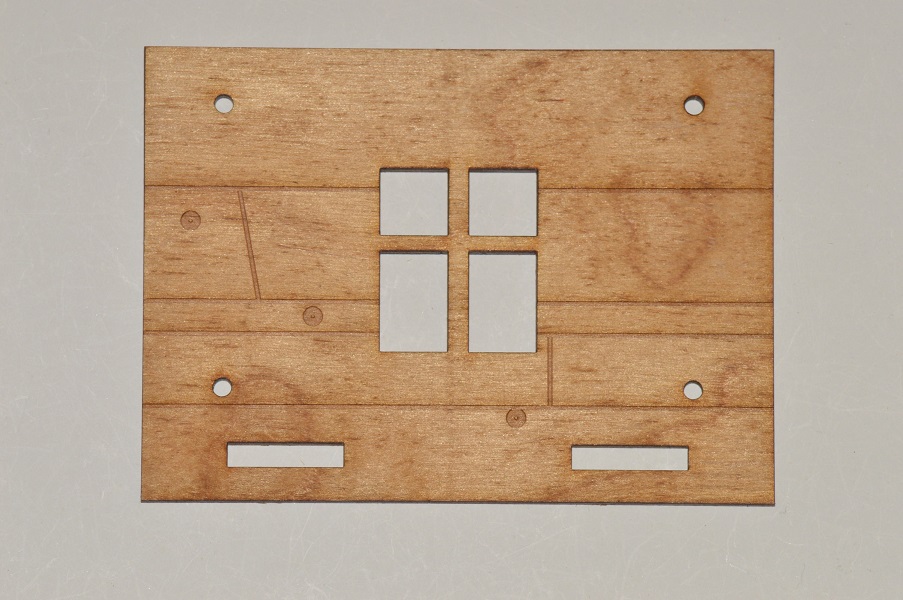

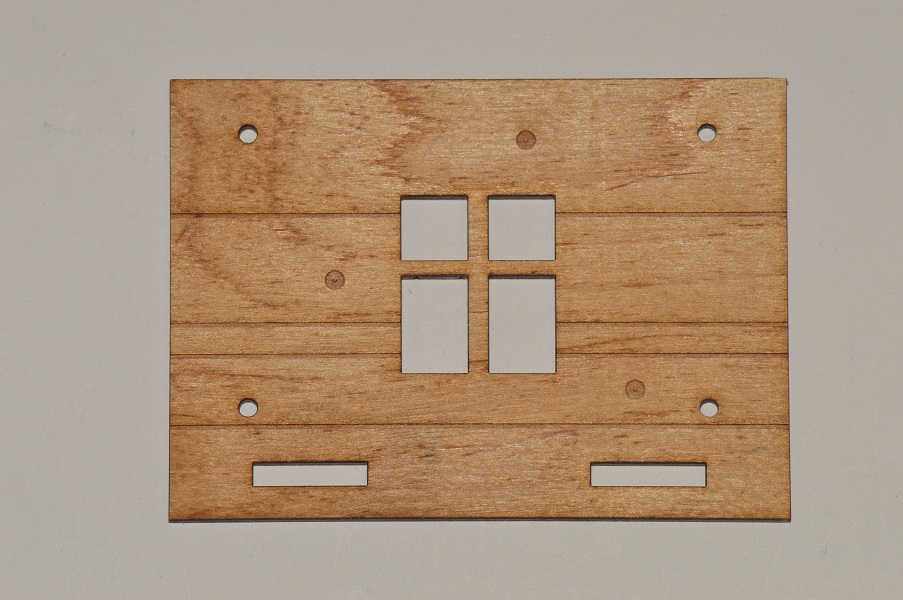

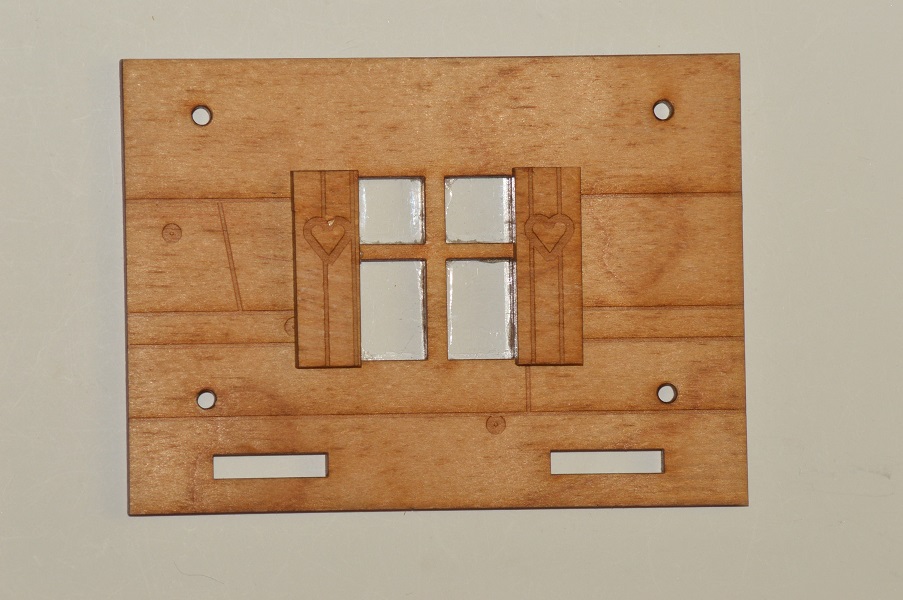

Стена с окном (правая если смотреть на входную дверь снаружи). Эта стена видима в сериале, в ней прорезано окно.

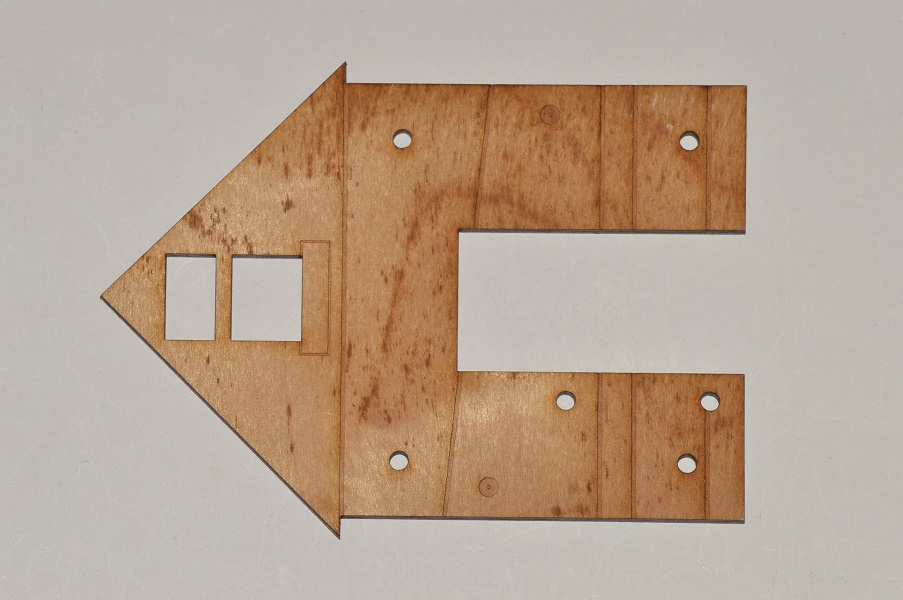

Левая от двери стена. Как я понимаю, в сериале ее вроде бы ни разу снаружи не показали (Если я ошибаюсь, то прошу меня поправить). Судя по внутренним интерьерам в этой стене должно располагаться окно симметрично противоположной стене.

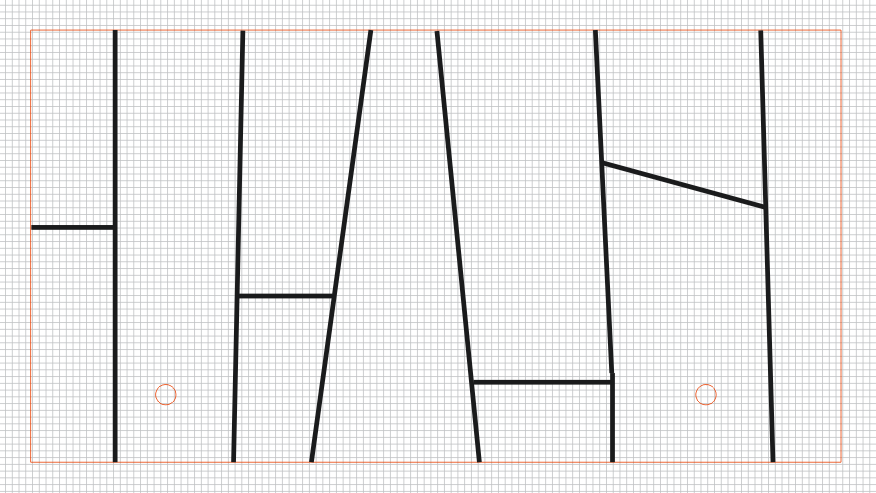

Тыльная стена, ее вроде бы в сериале тоже не показывали, но судя по внутренним интерьерам это должна быть просто глухая стена.



Вообще, судя по главному фасаду, штаб-квартира меткоискателей – это дом с мансардой, но при выбранных автором размерах, разместить, что либо в крохотной мансарде было бы проблематично, а потому для упрощения конструкции, делать ее я не стал.

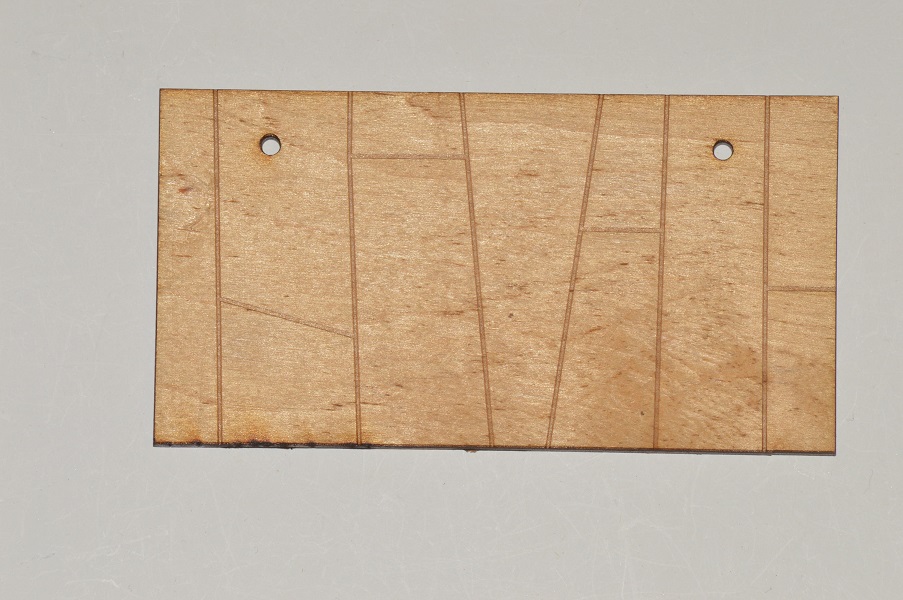

Крыша состоит из двух скатов, угол между которыми для простоты взят в 90 градусов.

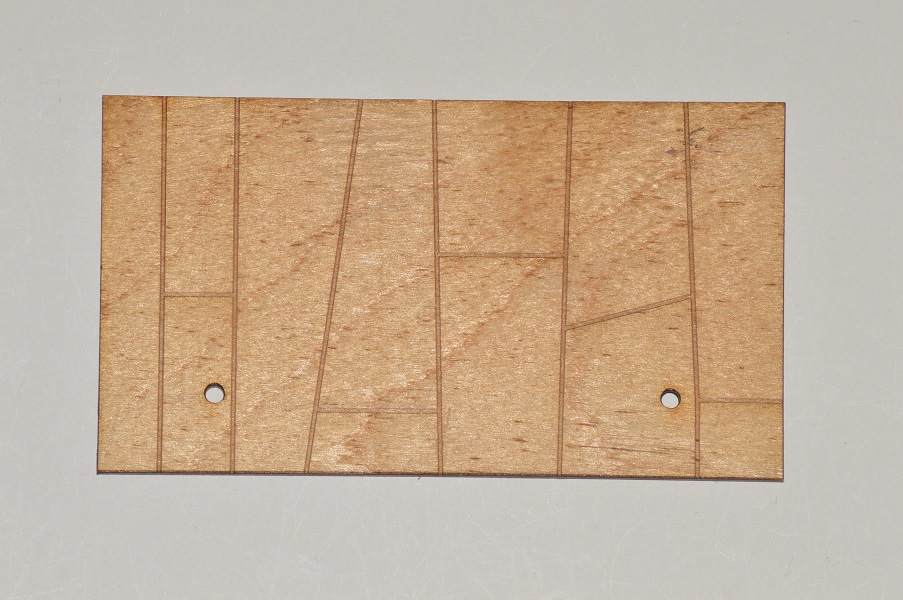

Левый скат крыши в сериале тоже виден не был, но маловероятно, что там должны быть какие-то сложные элементы.

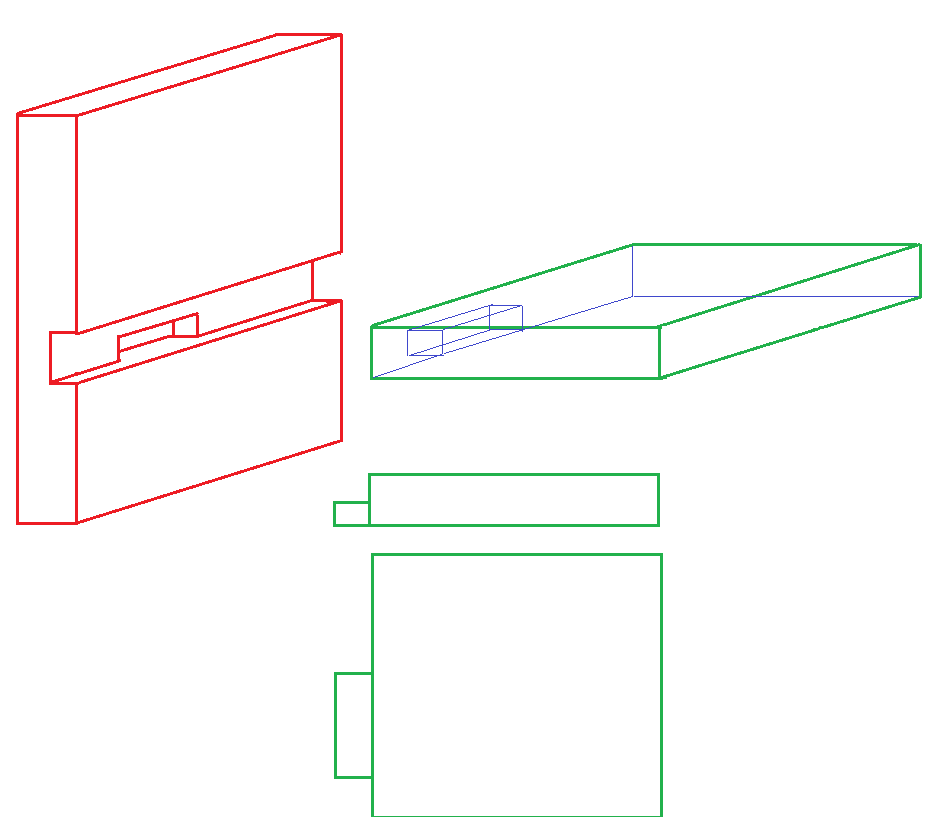

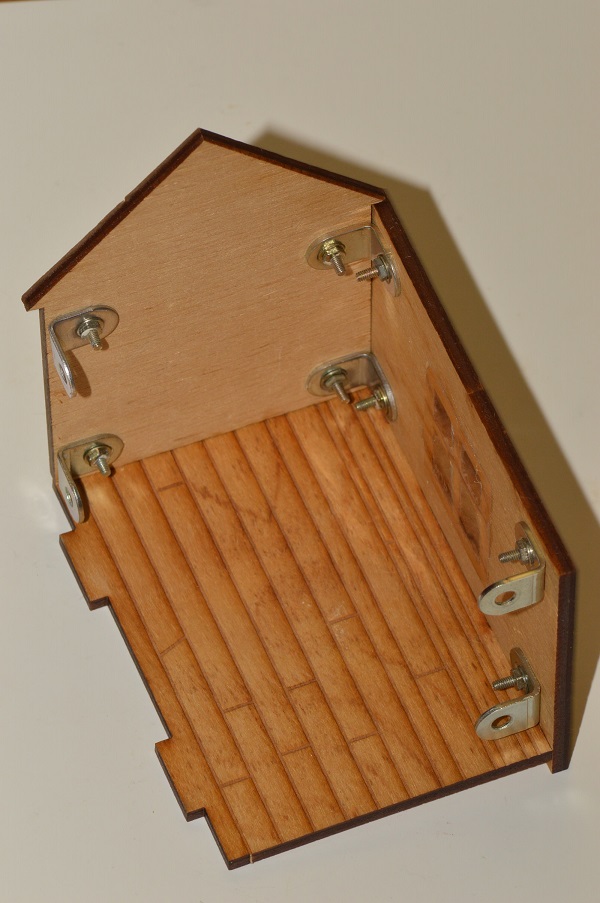

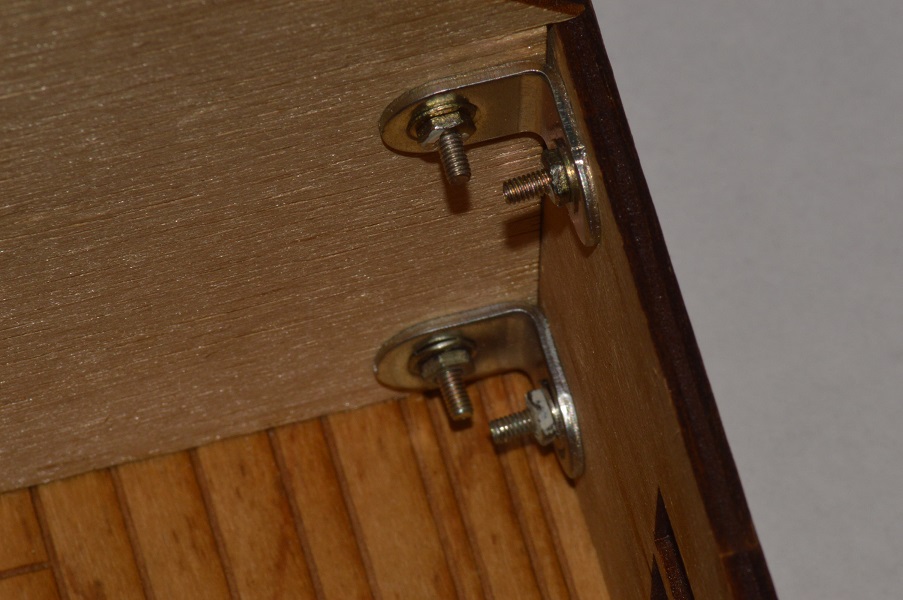

Пол домика держится на выступах, для которых предусмотрены отверстия в стенах с окнами, а остальные делали крепятся вместе при помощи мебельных уголков МК 16х16х12 мм и потайных винтов М2,5 х 10. Для того, чтобы маленькие гайки не проваливались в отверстия уголков, под гайки подложены шайбы.

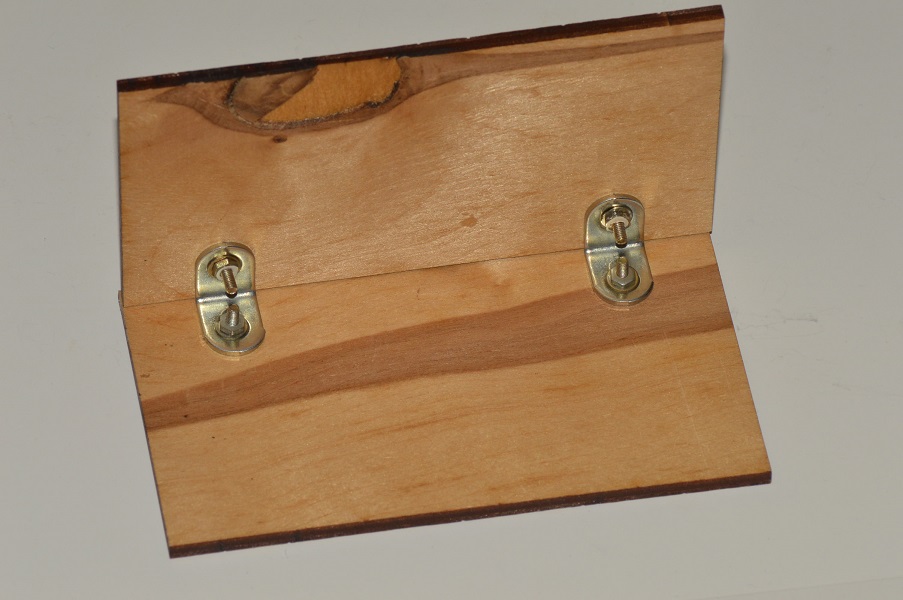

Крыша собирается из двух деталей, аналогично стенам.



На своем месте крыша ни как специально не закрепляется.



После черновой сборки домик был разобран для того, чтобы добавить к конструкции мелкие декоративные детали. К окнам при помощи прозрачного «Момент-геля» было приклеено «стекло», в роли которого выступали обрезки прозрачного упаковочного пластика. Кроме декоративной цели данная мера должна укрепить тонкие фанерные части, имитирующие оконный переплет.

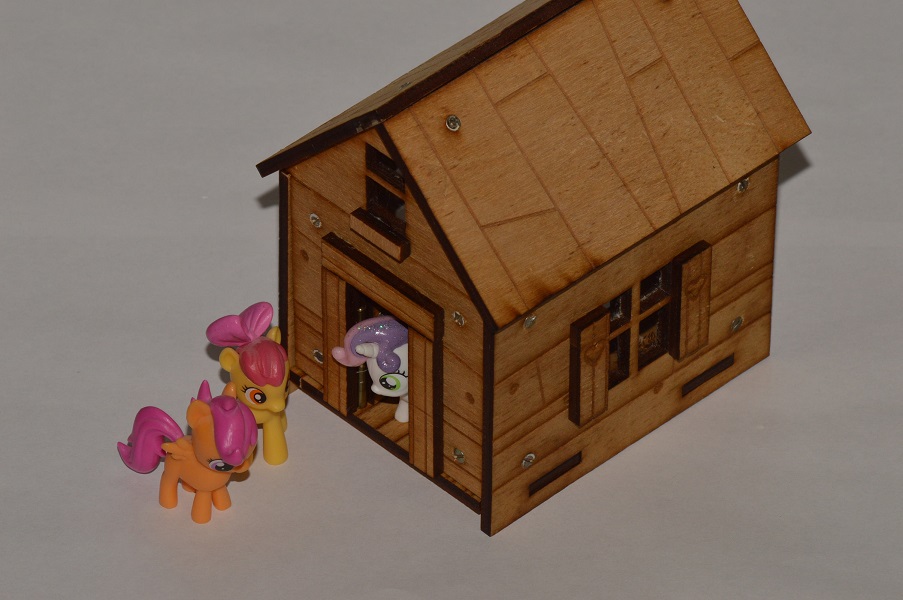

Снаружи рядом с окнами были приклеены ставни, разумеется они несут чисто декоративную функцию и в отличии от двери полностью неподвижны.

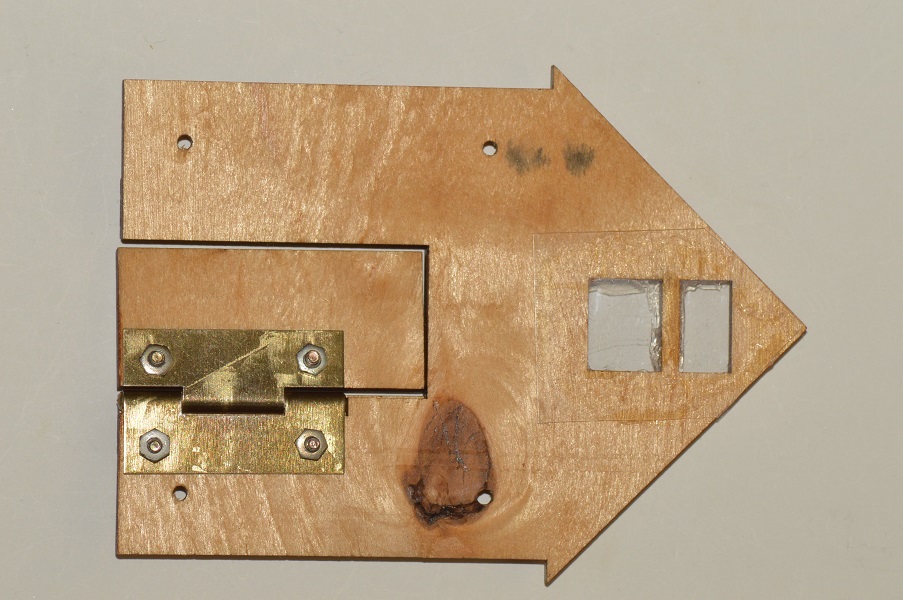

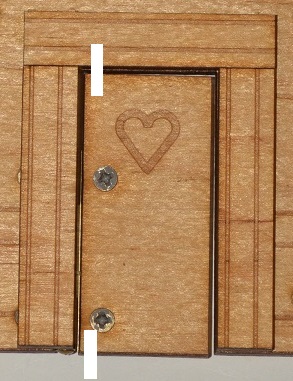

Вокруг двери был приклеен наличник. При этом головки винтов на которые дверная петля крепилась к стене домика оказались недоступны, поэтому, чтобы уменьшить самооткручивание этих винтов под гайки были подложены пружинные шайбы.

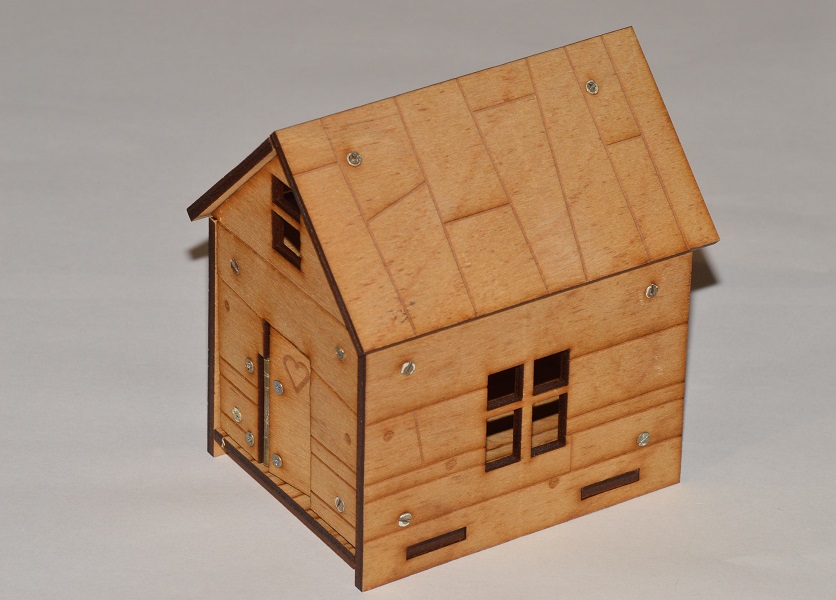

В целом сборка домика не составляет каких-либо трудностей и при правильно сделанных чертежах деталей их отдельная подгонка не требуется.

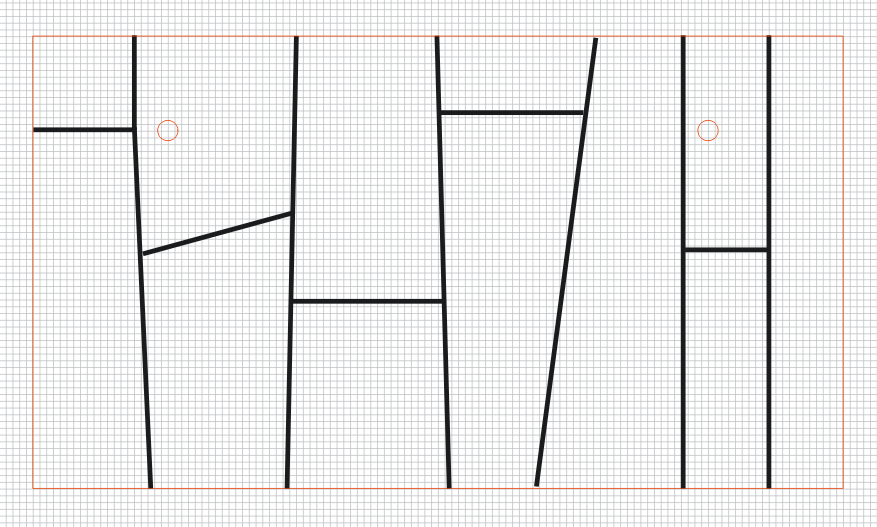

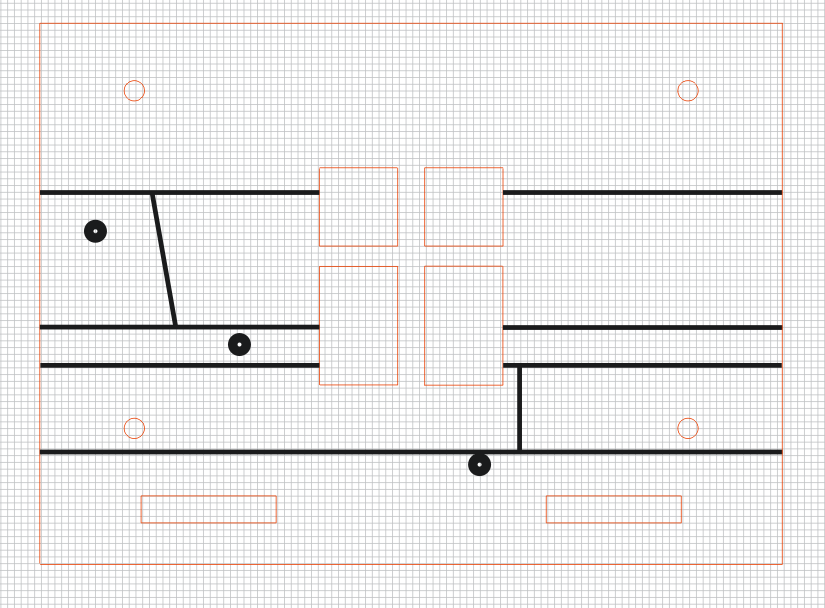

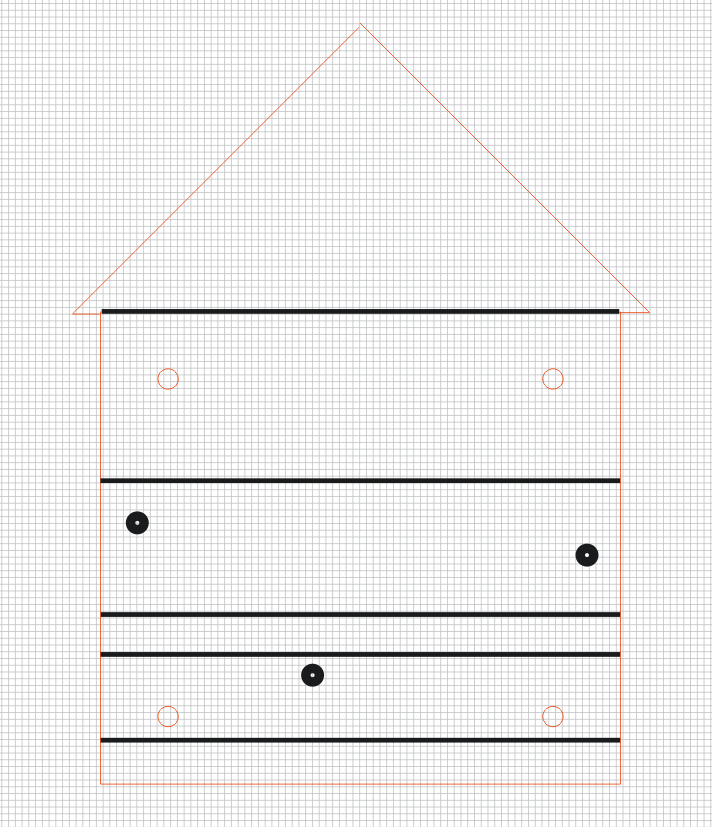

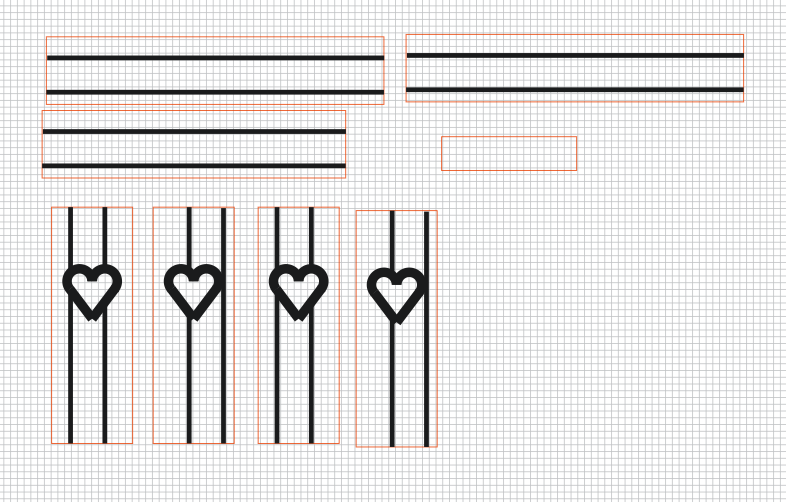

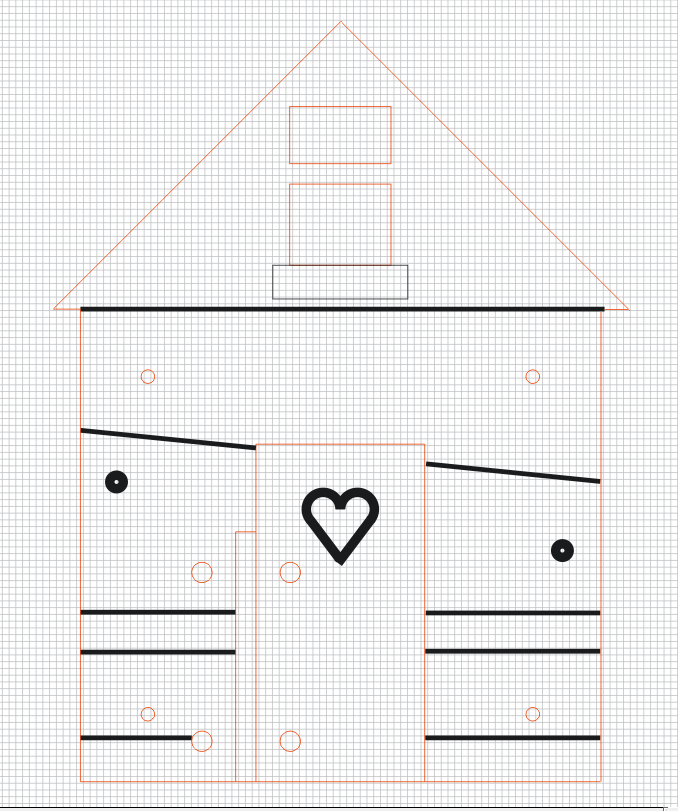

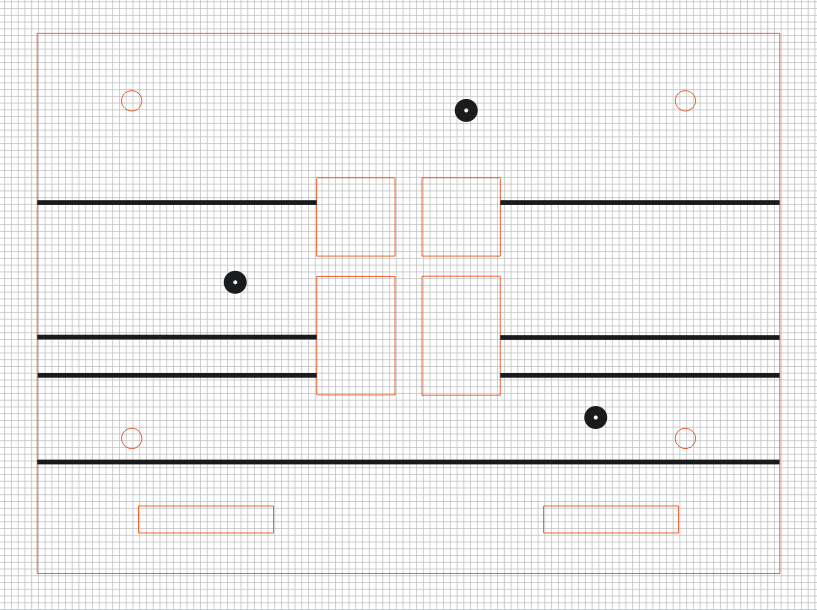

Эскизы деталей домикаНа эскизах области гравировки показаны черным, а линии разрезов — красные.
